Задвижки клиновые с невыдвижным шпинделем фланцевые 30ч47бр2 30ч47бк4 (АС 12004.13 (АС 12004.17 и АС 12004.14)

ПОИСК

Задвижки клиновые с невыдвижным шпинделем фланцевые 30ч47бр2 30ч47бк4 (АС 12004.13 (АС 12004.17 и АС 12004.14) Задвижки клиновые с невыдвижным шпинделем фланцевые 30ч47бр2 30ч47бк4 (АС 12004.13 (АС 12004.17 и АС 12004.14)

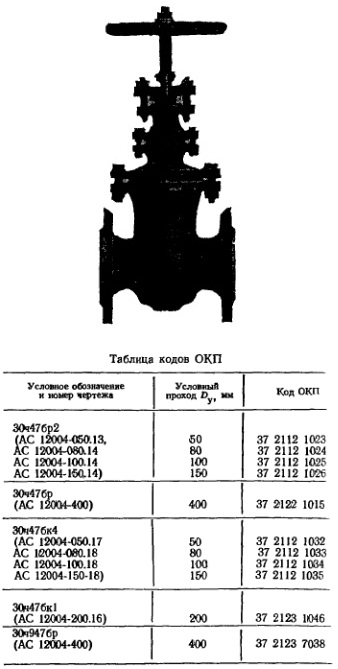

АС (12004.18) 30ч47бк1 30ч47бр и 30ч94 (АС 12004.16) (АС 12004)

Применяется на трубопроводах для воды (задвижки 30ч47бр, 30ч47бр2 и 30ч947бр), газа (задвижка 30ч47бк4), масла и нефти (задвижка 30ч47бк1) рабочей температурой до 100 С.

Управление задвижкой - ручное, маховиком или от электропривода в нормальном исполнении типа Б 099.098-06М с электродвигателем 4АХС80А4УЗ или АОЛС2-21-4УЗ (мощность, 1,3 кВт, время открывания или закрывания задвижки электроприводом 1,2 мин) C0ч947бр, Dy 400 мм)

Максимальное усилие на маховике задвижек (кгс): 18 (для £>у 50 мм), 24,5 (Dy 80 мм), 26,2 (для Dy 100 мм), 37 (для Dy 150 д 64 (для Dy 200 мм) и 88 (для Dy 400 мм).

Задвижки устанавливают на трубопроводе любом рабочем положении, кроме задвижек 30ч947бр, которую устанавливают на горизонте ном трубопроводе электроприводом вертикал вверх (допускается устанавливать задвижку горизонтально, в положении «на ребро» и на вертикальном трубопроводе — горизонтально, в положе; «плашмя» при наличии опоры под электропривод



Присоединительные размеры фланцев: по ГОСТ 1235 - 67 на Ру 1 A0).
Затвор: сплошной клин с боковыми направляющими: поверхностями.
Уплотнительные поверхности задвижек: 30ч47бк1 и 30ч47бк4 выполнены непосредственно на корпусе и клине. Уплотнение задвижек 30ч47бр, 30ч47бр2 и 30ч947бр - латунные кольца в корпусе и клине.

Уплотнение шпинделя: сальниковое.
Подтяжка сальника: анкерными болтами.
Герметичность затвора: по 3-му классу ГОСТ 9544 - 75.

Изготовление и поставка задвижек: по 26-07-1150 - 76.
Задвижка относится к классу: ремонтируемых

Средний срок службы: не менее 12 лет.
Средний ресурс: не менее 2500 циклов.
Наработка на отказ: не менее 650 циклов.

Материал основных деталей: корпус, крышки клин, стойка, сальник, маховик - чугун; шпиндель - сталь 20X13; прокладка - паронит; наб1 ка пропитанная пенька.
