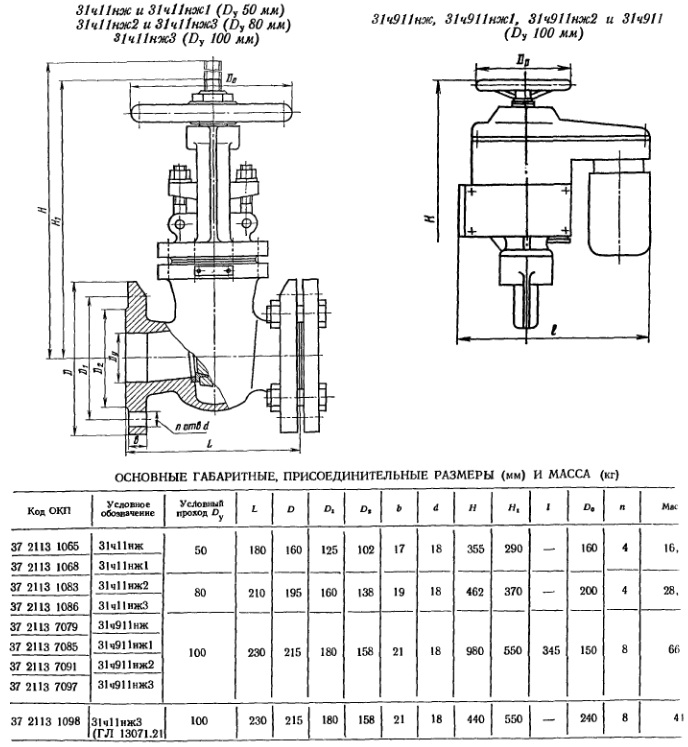

Задвижки клиновые с выдвижным шпинделем фланцевые 31ч11нж и 31ч911нж (ГЛ 13071) 31ч11нж1 и 31ч911нж1 (ГЛ 13071.03) 31ч11нж2 и 31ч911нж2 (ГЛ 13071.06) 31ч11нжЗ и 31ч911нжЗ (ГЛ 13071.09) 31ч11нжЗ (ГЛ 13071.21) Задвижки клиновые с выдвижным шпинделем фланцевые 31ч11нж и 31ч911нж (ГЛ 13071) 31ч11нж1 и 31ч911нж1 (ГЛ 13071.03) 31ч11нж2 и 31ч911нж2 (ГЛ 13071.06) 31ч11нжЗ и 31ч911нжЗ (ГЛ 13071.09) 31ч11нжЗ (ГЛ 13071.21)

Применяются на трубопроводах для воды рабочей температурой до 100° С (задвижки 31ч11нж, 31ч911нж, 31ч11нж2 и 31ч911нж2), нефти и масла рабочей температурой до 90° С (задвижки 31ч 11нж1, 31ч911нж1, 31ч11нжЗ и 31ч911нжЗ). Допускается использовать задвижку для пара рабочей температурой до 250 С. Температура окружающей среды
от -50 до +40 С. Относительная влажность до 95% при температуре 35 С.



Технические требования: по ГОСТ 5762 - 74
Присоединительные размеры фланцев: по ГОСТ 1235 - 67
Затвор: двухдисковый клиновой

При закрывании диски плотно прилегают:
к уплотнительным поверхностям корпуса
Уплотнение в затворе: кольца из коррозионно стойкой стали в корпусе и из спеченного материала или латуни в дисках
Уплотнение шпинделя: сальниковое
Подтяжка сальника: откидными болтами

Герметичность затвора:
по 3-му классу ГОСТ 9544 - 75 (для задвижек 31ч Пнж, 31ч911нж, 31ч11нж2 и 31ч911нж2) и по 2-му классу ГОСТ 9544 - 75 (для задвижек 31ч11нж1, 31ч911нж1, 31ч11нжЗи31ч911нжЗ)

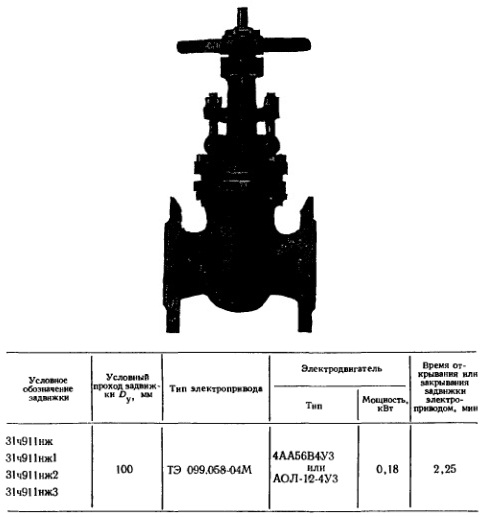

Управление задвижкой: ручное, маховиком C1ч11нж - 31ч11нжЗ) и от электропривода в нормальном исполнении C1ч911нж)
Задвижки могут быть изготовлены с электроприводом во взрывозащищенном исполнении

Максимальное усилие на маховике (кгс):
при открывании - 41 (для Dy 50 мм), 67 (для Dy80мм) и 77 (для Dy 100 мм); при закрывании - 39 (для Dy 50 мм), 63 (для Dy 80 мм) и 72 (для Dy 100мм).
Задвижку устанавливают на трубопроводе в любом рабочем положении: кроме положения маховиком (электроприводом) вниз

Изготовление и поставка задвижки:
26-07-1246 - 80
Задвижка относится к классу: ремонтируемых

Средний срок службы:
не менее 10 лет
Средний ресурс: не менее 5000 циклов
Наработка на отказ: не менее 1500

Материал основных деталей:
корпус, диски, сальник - чугун; шпиндель - сталь набивка - пропитанный асбест
