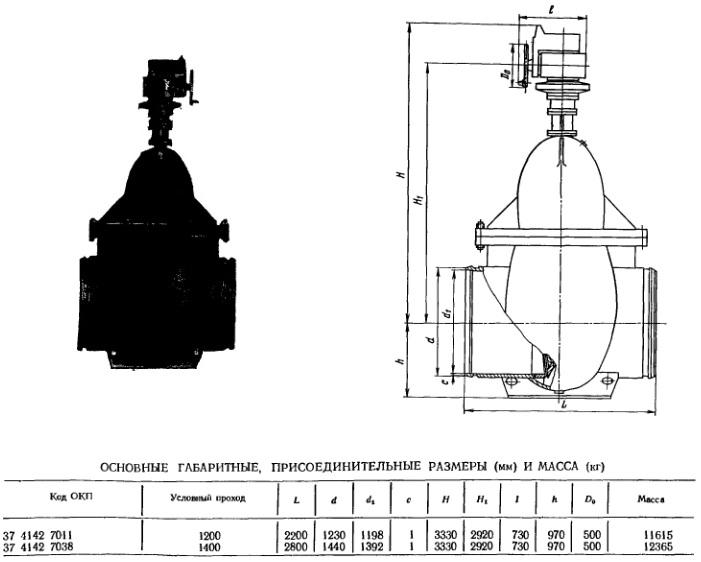

Задвижка клиновая с невыдвижным шпинделем с электроприводом с концами под приварку (Л 12014 C0с924нж)

ПОИСК

Задвижка клиновая с невыдвижным шпинделем с электроприводом с концами под приварку (Л 12014 C0с924нж) Задвижка клиновая с невыдвижным шпинделем с электроприводом с концами под приварку (Л 12014 C0с924нж)

Применяется на трубопроводах для воды рабочей температурой до 150 С.


Технические требования: по ГОСТ 5762—74
Присоединение к трубопроводу: концы под приварку
Затвор: упругий клин, состоящий из двух сферических дисков

Уплотнительные поверхности корпуса и дисков наплавлены: коррозионностойкой сталью
Уплотнение шпинделя: сальниковое
Подтяжка сальника: шпильками

Герметичность затвора: по 2-му классу ГОСТ 9544—75
Управление задвижкой: от электропривода Б 099.104-09М с электродвигателем 4АС132Б4УЗ или АОС2-42-4УЗ (мощность 8,5 или 7,5 кВт, время полного открывания или закрывания задвижки
электроприводом - 5,5 мин).

Допускается применение электропривода: ЭПВ-1000Г
Максимальное усилие на ободе маховика ручного дублера: 102 кгс
Электропривод рассчитан на работу при перепа де давления рабочей среды на затворе: не более 0,9 (9).
Задвижку устанавливают на трубопроводе: в любом рабочем положении, кроме положения электроприводом вниз.
При установке задвижки: с горизонтальным расположением шпинделя под электропривод устанавливают дополнительную опору

Изготовление и поставка задвижки: по ТУ 26-07-281 - 80
Задвижка относится к классу: ремонтируемых

Средний срок службы: 10 лет
Средний ресурс: 2000 циклов
Наработка на отказ: 400 циклов

Материал основных деталей: корпус, диски, седло - сталь; шпиндель - сталь 20X13; сальниковое уплотнение (манжеты) - фторопласт - 4
