Задвижки клиновые двухдисковые с выдвижным шпинделем сварные 31нж14нж1 и 31нж514нж1 (ПТ 13008) 31нж914нж1 (ПТ 13007)

Задвижки клиновые двухдисковые с выдвижным шпинделем сварные 31нж14нж1 и 31нж514нж1 (ПТ 13008) 31нж914нж1 (ПТ 13007)

Применяются на трубопроводах для влажного воздуха с примесью фтористых газов, паров и брызг фосфорной кислоты рабочей температурой до 70 С и нитрозных газов рабочей температурой до 200 С.

Технические требования: по ГОСТ 5762 - 74
Присоединительные фланцы: по ГОСТ 1255 - 67
Задвижки могут быть изготовлены с концами: под приварку
Затвор двухдисковый: клиновой

При закрывании диски плотно прилегают: к уплотнительным поверхностям корпуса
Задвижки могут быть изготовлены: с упругим клином
Уплотнительные поверхности дисков и корпуса: наплавлены коррозиоиностойкой сталью
Уплотнение шпинделя: сальниковое
Подтяжха сальника: откидными болтами

Верхнее уплотнение задвижки предназначено: для разгрузки сальника при поднятом ро отказа затворе
Герметичность затвора: по 2-му классу ГОСТ 9544 - 75

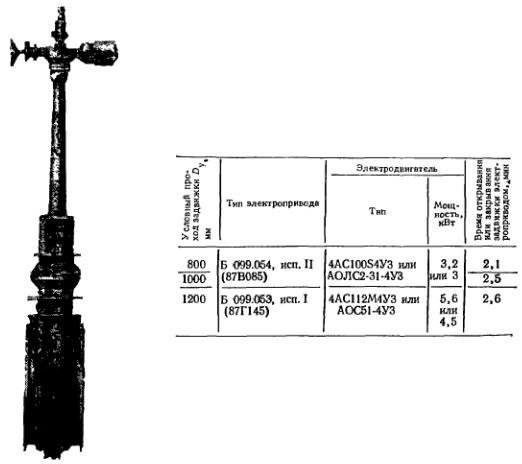

Максимальное усилие на маховике: при закрывании (кгс): задвижек с ручной конической передачей - 67 (для Dy 800 мм); 69 (для Dy 1000 мм) и 62 (для Dy 1200 мм); задвижек с электроприводом—27 (для Dy 800 мм), 32 (для Dy 1000 мм)
и 26 (для)у 1200 мм)

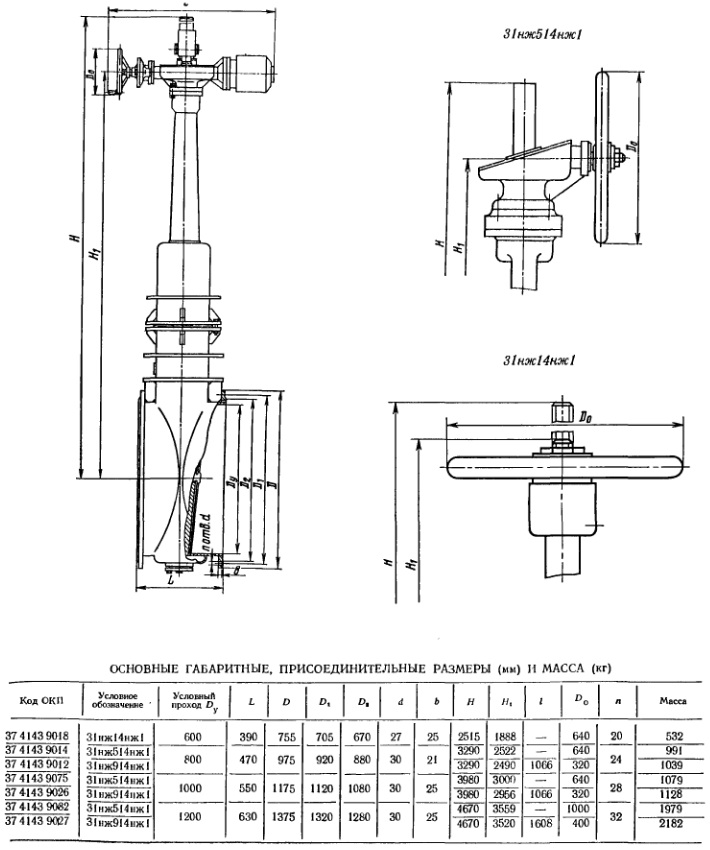

Задвижки 31нж14нж1 и 31нж514нж1: устанавливают на трубопроводе вертикально, маховиком и редуктором вверх (допускается установка задвижек на вертикальном и горизонтальном трубопроводах с горизонтальным расположением шпинделя); задвижку 31нж914нж1 устанавливают электроприводом вертикально вверх (допускается устанавливать задвижку горизонтально в положении «на ребро» и «плашмя» при условии смазывания червячной пары и роликоподшипников консистентной смазкой и при наличии опоры под электропривод)

Изготовление и поставка задвижек: по ТУ 26-07 - 1137 - 76
Задвижки относятся к классу: ремонтируемых

Средний срок службы: не менее 10 лет
Средний ресурс: не менее 2000 циклов
Наработка на отказ: не менее 400 циклов

Материал основных деталей: корпус, крышка, тяга, диски - сталь 12Х18Н9Т; шпиндель - сталь 20X13 или14Х17Н2; прокладка - паронит; набивка - сухой асбест
