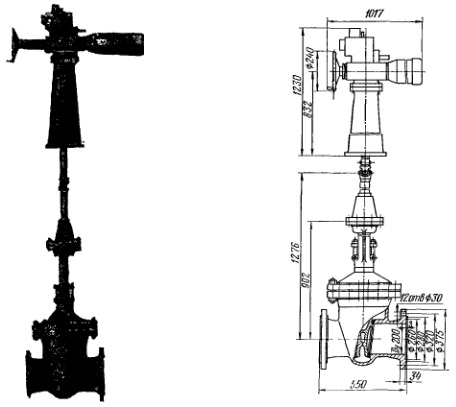

  3. Задвижка клиновая с выдвижным шпинделем с выносным электроприводом фланцевая МА 11017 (Dy 200 мм)

Задвижка клиновая с выдвижным шпинделем с выносным электроприводом фланцевая МА 11017 (Dy 200 мм)

ПОИСК

Задвижка клиновая с выдвижным шпинделем с выносным электроприводом фланцевая МА 11017 (Dy 200 мм) Задвижка клиновая с выдвижным шпинделем с выносным электроприводом фланцевая МА 11017 (Dy 200 мм)

Применяется на трубопроводах для жидких и газообразных углеводородов рабочей температурой от -40 до +300° С. Температура окружающей среды от -40 до +55 С.

Задвижка может быть установлена в стационарных взрывоопасных помещениях, где выделяются пары и газы, относящиеся к 3-й категории группы воспламеняемости «Г».


Технические требования: по ГОСТ 5762 - 74
Присоединительные размеры фланцев: по ГОСТ 1234 - 67
Затвор: упругий клин

Уплотнительные поверхности: затвора и корпуса наплавлены коррозионно стойкой сталью
Уплотнение шпинделя: сальниковое
Подтяжка сальника: откидными болтами
Верхнее уплотнение задвижки обеспечивает разгрузку сальника при полностью открытом: затворе
Герметичность затвора по 2-му классу ГОСТ 9544 - 75

Управление задвижкой: от электропривода во взрывозащищенном исполнении ЭВ-80-У2 с электродвигателем В10054У2 или ВАО-32-4У2 (мощность 3 кВт, время открывания или закрывания задвижки электроприводом 0,8 мин)
Максимальное усилие на маховике ручного дублера при закрывании задвижки: 15 кгс

Задвижку устанавливают на горизонтальном трубопроводе электроприводом: вверх
Привод устанавливают: на колонке на перекрытии
Под электропривод должна: быть установлена опора, предохраняющая несущие детали задвижки от деформации на изгиб
Изготовление и поставка задвижки: по ТУ 26-07-1168—77
Задвижка относится к классу: ремонтируемых

Средний срок службы: не менее 10 лет
Средний ресурс: не менее 2000 циклов (80000 ч)
Наработка на отказ: не менее 400 циклов (8000 ч)
Материал основных деталей: корпус, клин, крышка - сталь; шпиндель -  сталь 20X13; набивка - асбест АС

Масса задвижки: 530 кг
