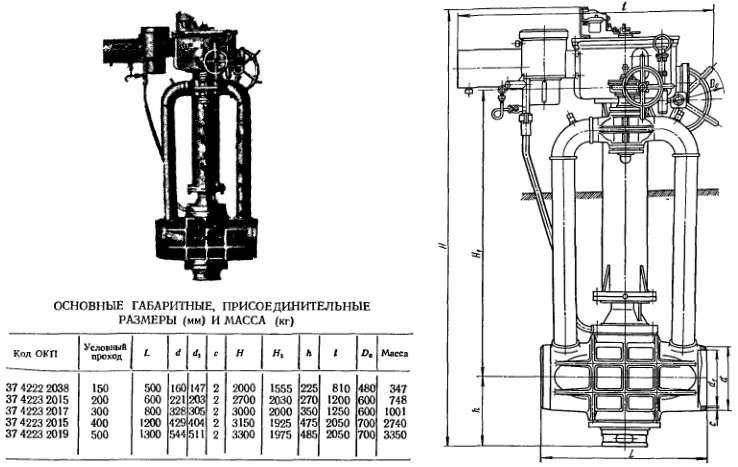

Кран пробковый проходной сальниковый со смазкой с пневмоприводом с концами под приварку 11с723бк C509.150аМЗ; 3509.200аМЗ; 3509.300аМЗ; 3509.400МЗ; 3509.500МЗ) Кран пробковый проходной сальниковый со смазкой с пневмоприводом с концами под приварку 11с723бк C509.150аМЗ; 3509.200аМЗ; 3509.300аМЗ; 3509.400МЗ; 3509.500МЗ)

Применяется для подземной установки на трубопроводах для природного газа рабочей температурой от —40 до +80° С. Температура окружающей среды от -40 до +40° С.


Максимальное усилие на маховике ручного дублера при одностороннем давлении на пробку: 5,5 E5 -26 кгс (для Dy 200 мм); При давлении 6,4 F4) -35 кгс (для Dy 150 мм) и 50 кгс (для Dy 300, 400, 500 и 700 мм).
Рабочая среда пневмопривода: природный газ, осушенный и очищенный от твердых примесей; давление газа равно давлению среды в газопроводе.

Сигнал на автоматическую остановку пробки: в крайних положениях лодается конечным выключателем ВПВ4.
Кран устанавливают: на горизонтальном трубопроводе пневмоприводом вертикально вверх.

Изготовление и поставка крана: по ТУ 26-07-1186 - 78.
Кран относится к классу: ремонтируемых.

Средний срок службы: не менее 10 лет.
Средний ресурс: не менее 2000 циклов (для кранов Dy до 300 мм) м не менее 1800 (циклов (для кранов Dy свыше 300 мм).
Наработка на отказ: не менее 400 циклов (для «ранов Dy до 300 мм) и не менее 350 циклов (для кранов Dy свыше 300 мм).

Материал основных деталей: корпус, крышка, шпиндель, маховик  - сталь; пробка — чугун; набивка сальника — измельченный асбест со смазкой.
Обвод на кране: служит для снижения усилий при открывании путем выравнивания давления по обе стороны затвора. В верхней части обвода расположен троходной кран.

Герметичность затвора: то 1-му классу ГОСТ 9544 - 75.
Управление краном: дистанционное, от пневмопривода или ручное, маховиком.
Время открьваиия: или закрывания крана пневмоприводом 30 - 40 с
