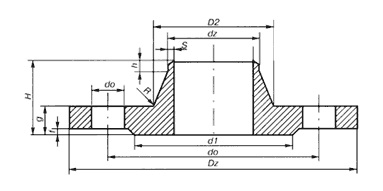

| Обозначение | Размеры, мм | Масса, кг | Кол-во отв. | Диам.болтов (шпилек) | |||||||||||
| dz | Dz | Do | do | Н | 9 | D2 | h | R | S | D1 | f | ||||
| С25х33,7 | 33,7 | 115 | 85 | 14 | 38 | 16 | 45 | 6 | 4 | 2,6 | 68 | 2 | 1,14 | 4 | M12 |
| С32х42,4 | 42,4 | 140 | 100 | 18 | 40 | 16 | 56 | 6 | 6 | 2,6 | 78 | 2 | 1,69 | 4 | M16 |
| С40х48,3 | 48,3 | 150 | 110 | 18 | 42 | 16 | 64 | 7 | 6 | 2,6 | 88 | 3 | 1,86 | 4 | M16 |
| С50х60,3 | 60,3 | 165 | 125 | 18 | 45 | 18 | 75 | 8 | 6 | 2,9 | 102 | 3 | 2,53 | 4 | M16 |
| С65х76.1 | 76,1 | 185 | 145 | 18 | 45 | 18 | 90 | 10 | 6 | 2,9 | 122 | 3 | 3,06 | 4 | M16 |
| С80х88,9 | 88,9 | 200 | 160 | 18 | 50 | 20 | 105 | 10 | 8 | 3,2 | 138 | 3 | 3,70 | 8 | M16 |
| С100х114,3 | 114,3 | 220 | 180 | 18 | 52 | 20 | 131 | 12 | 8 | 3.6 | 158 | 3 | 4,62 | 8 | M16 |
| С125х139,7 | 139,7 | 250 | 210 | 18 | 55 | 22 | 156 | 12 | 8 | 4,0 | 188 | 3 | 6,30 | 8 | M16 |
| С150х168,3 | 168,3 | 285 | 240 | 22 | 55 | 22 | 184 | 12 | 10 | 4,5 | 212 | 3 | 7,75 | 8 | M20 |
| С175х193,7 | 193,7 | 315 | 270 | 22 | 60 | 24 | 210 | 12 | 10 | 5,4 | 242 | 3 | 9,85 | 8 | M20 |
| С200х219,1 | 219,1 | 340 | 295 | 22 | 62 | 24 | 235 | 16 | 10 | 5,9 | 268 | 3 | 11,0 | 12 | M20 |
| С250х 273,0 | 273,0 | 405 | 355 | 26 | 70 | 26 | 292 | 16 | 12 | 6,3 | 320 | 3 | 15,6 | 12 | M24 |
| С300х323,9 | 323,9 | 460 | 410 | 26 | 78 | 28 | 344 | 16 | 12 | 7,1 | 378 | 4 | 22,0 | 12 | M24 |
| С350х 355,6 | 355,6 | 520 | 470 | 26 | 82 | 30 | 390 | 16 | 12 | 8,0 | 438 | 4 | 31,2 | 16 | M24 |
| С400х 406,4 | 406,4 | 580 | 525 | 30 | 85 | 32 | 445 | 16 | 12 | 8,0 | 490 | 4 | 39,3 | 16 | M27 |
| С500х 508,0 | 508,0 | 715 | 650 | 33 | 90 | 34 | 548 | 16 | 12 | 8,0 | 610 | 4 | 61,0 | 20 | M30 |
