Регулятор давления «после себя», тип РД 110 (фланцевый)

ПОИСК

Регулятор давления «после себя», тип РД 110 (фланцевый) Регулятор давления «после себя», тип РД 110 (фланцевый)

Регуляторы давления РД 110 представляют собой регулирующие устройства прямого действия. Они работают от энергии потока рабочей среды и предназначены для поддержания заданного, пониженного давления рабочей среды в трубопроводе после регулятора, обеспечивая при этом требуемый расход.

Применение:
на технологических линиях азота, природного газа, подачи воды в котлы, обеспечения процессов химическими веществами, подведения охлаждающей воды, топлива, для тестирования арматуры, в пневматических системах и многое другое.




Технические характеристики:

Номинальный диаметр (Ду), мм

15; 25; 32

Номинальное давление (Ру), кгс/см²

Рвых=0,3…10кгс/см²

16; 25; 40; 63; 100

Рвых=0,03…1,0 кгс/см²

16; 25; 40

Рабочая среда

  • газы;
  • невязкие и маловязкие жидкости

Температура рабочей среды (t), ºС

от -60 ºС до + 120 ºС

Климатическое исполнение

У, УХЛ (1), Т

Диапазон входного давления (Рвх), кгс/см²

до Ру

Диапазон настройки выходного давления (Рвых),
кгс/см²

Рвых=0,3…10 кгс/см²

от 0,3 до 10

Рвых=0,03…1,0 кгс/см²

от 0,03 до 1,0

Условная пропускная способность (Kvy), м³/ч

0,1; 0,4; 1,0; 2,5; 4,0

Точность поддержания выходного давления, %

до ± 20 %


Устройство и принцип работы:

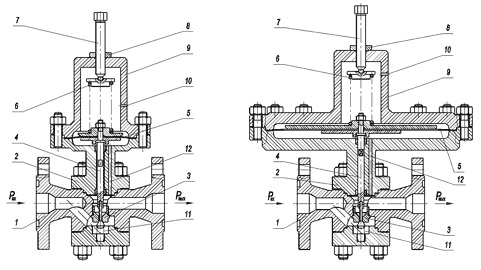

РД 110 на Рвых=0,3…10 кгс/см2            РД 110 на Рвых=0,03…10 кгс/см2

Регулятор давления РД 110 состоит из корпуса 1 с крышкой 2, регулирующего органа 3, жестко связанного штоком 4 с чувствительной мембраной 5, задающей пружины 6 и настроечного винта 7 со стопорной гайкой 8. Колпак 9 имеет дренажное отверстие 10. Возвратная пружина 11 служит для закрывания регулирующего органа.

Принцип работы регулятора основан на силовой компенсации усилия пружины 6 усилием, развиваемым на мембране 5 давлением с выхода регулятора. Подача  выходного давления под мембрану осуществляется по отверстию 12 в крышке 2.

Настройка необходимого выходного давления осуществляется поджатием пружины 6 настроечным винтом 7, который стопорится гайкой 8. При настройке используется информация с манометров или датчиков давления, установленных на трубопроводе.

Габаритные размеры:

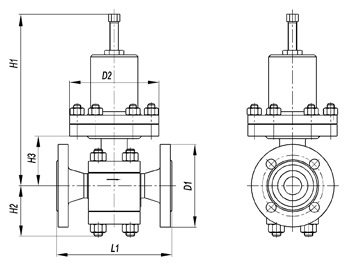

Регулятор давления РД 110 на Рвых =0,3…10 кгс/см²

Ду,
мм

Ру,
кгс/см²

L1,
мм

D1,
мм

D2,
мм

Н1(max),
мм

Н2,
мм

Н3,
мм

15

16, 25, 40

130

95

125

300

70

69

25

160

115

125

300

70

69

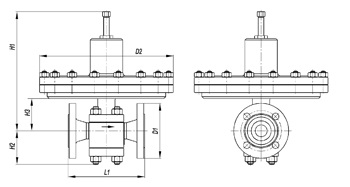

Регулятор давления РД 110 на Рвых =0,03…1,0 кгс/см²

Ду,
мм

Ру,
кгс/см²

L1,
мм

D1,
мм

D2,
мм

Н1(max),
мм

Н2,
мм

Н3,
мм

15

16, 25, 40

130

95

279

350

70

67

25

160

115

279

350

70

67


Монтажная схема:

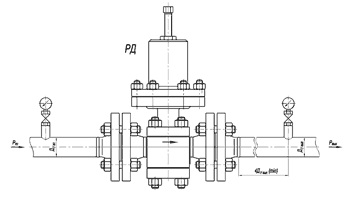

Регулятор давления РД 110 на Рвых =0,3…10 кгс/см²

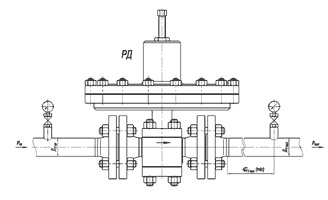

Регулятор давления РД 110 на Рвых =0,03…1,0 кгс/см²
