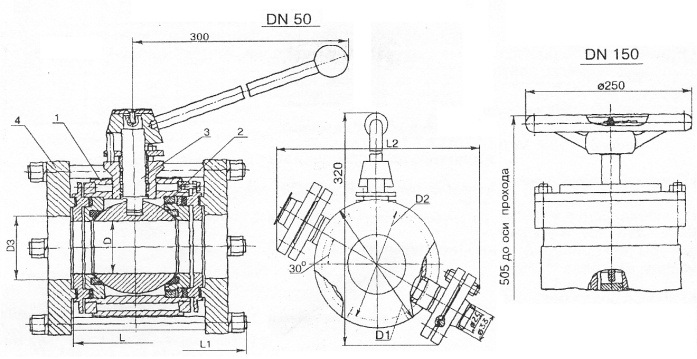

Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
150 | нет | 150 | 2.50 | -40 | 160 | Стяжное с установкой между магистральными фланцами; присоединительные размеры под приварку магистральных фланцев по ГОСТ 12820-80. | 220.00 | 505.00 | 99.99 | Редуктор |
50 | нет | 50 | 2.50 | -40 | 160 | Стяжное с установкой между магистральными фланцами; присоединительные размеры под приварку магистральных фланцев по ГОСТ 12820-80. | 116.00 | 320.00 | 18.50 | Рукоятка |
50 | 10нж5п | 50 | 2.50 | -40 | 150 | Муфтовое | 180.00 | 115.00 | 10.20 | Рукоятка |
40 | 10нж5п | 40 | 2.50 | -40 | 150 | Муфтовое | 170.00 | 105.00 | 6.90 | Рукоятка |
