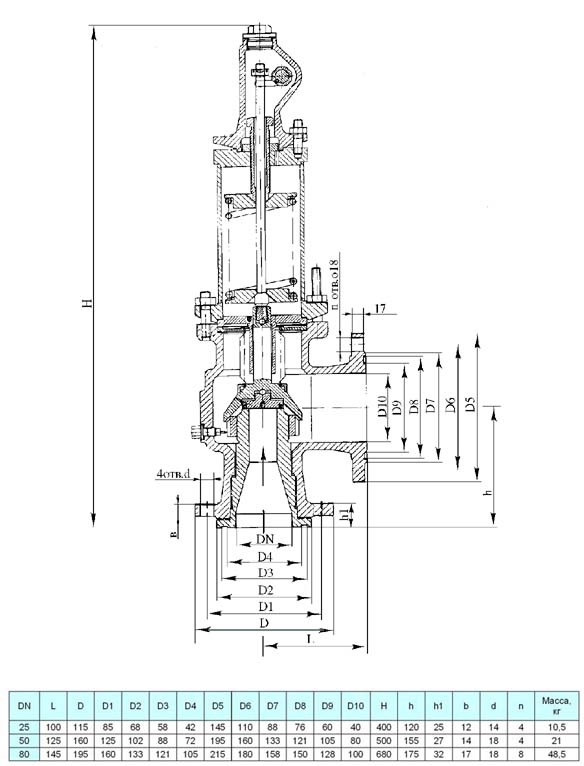

| Исп-ние | Таблица фигур | DN, мм | PN, МПа | Диапазон давлений настройки Рн, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод | ||
| Вход | Выход | Вход | Выход | ||||||||||
| 80-1 | 28нж15п1 | 80 | 100 | 1.60 | 1.60 | 1,2-1,6 | -40 | 200 | Фланцевое | 145.00 | 680.00 | 48.50 | -- |
| 80 | 28нж15п | 80 | 100 | 1.60 | 1.60 | 0,8-1,2 | -40 | 200 | Фланцевое | 145.00 | 680.00 | 48.50 | -- |
| 50-1 | 28нж15п1 | 50 | 80 | 1.60 | 1.60 | 1,2-1,6 | -40 | 200 | Фланцевое | 125.00 | 500.00 | 21.00 | -- |
| 50 | 28нж15п | 50 | 80 | 1.60 | 1.60 | 0,8-1,2 | -40 | 200 | Фланцевое | 125.00 | 500.00 | 21.00 | -- |
| 25-1 | 28нж15п1 | 25 | 40 | 1.60 | 1.60 | 1,2-1,6 | -40 | 200 | Фланцевое | 100.00 | 400.00 | 10.50 | -- |
| 25 | 28нж15п | 25 | 40 | 1.60 | 1.60 | 0,8-1,2 | -40 | 200 | Фланцевое | 100.00 | 400.00 | 10.50 | -- |
