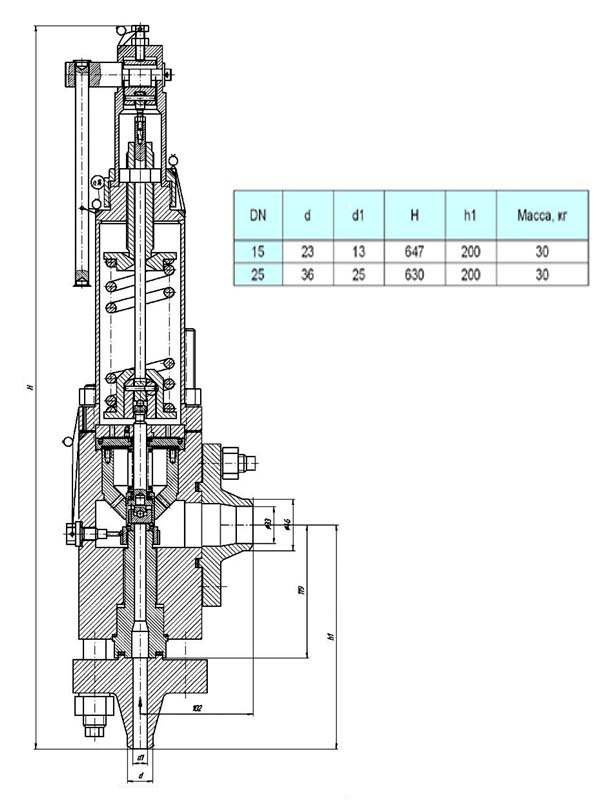

| Исп-ние | Таблица фигур | DN, мм | PN, МПа | Диапазон давлений настройки Рн, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод | ||
| Вход | Выход | Вход | Выход | ||||||||||
| 25 | нет | 25 | 40 | 25.00 | 2.50 | 12,0-16,0 | 5 | 104 | Фланцевое с ответными фланцами | 102.00 | 647.00 | 30.00 | -- |
| 15-3 | нет | 15 | 40 | 25.00 | 2.50 | 16,0-23,0 | 5 | 20 | Фланцевое с ответными фланцами | 102.00 | 630.00 | 30.00 | -- |
| 15-2 | нет | 15 | 40 | 25.00 | 2.50 | 16,0-23,0 | 5 | 104 | Фланцевое с ответными фланцами | 102.00 | 630.00 | 30.00 | -- |
| 15-1 | нет | 15 | 40 | 25.00 | 2.50 | 15,7 | 5 | 20 | Фланцевое с ответными фланцами | 102.00 | 630.00 | 30.00 | -- |
| 15 | нет | 15 | 40 | 25.00 | 2.50 | 12,1 | 5 | 30 | Фланцевое с ответными фланцами | 102.00 | 630.00 | 30.00 | -- |
