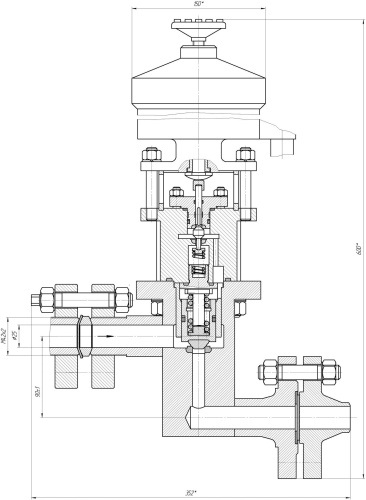

Клапан перепускной ЦКБ И53074, Исполнение 25

ПОИСК

Клапан перепускной ЦКБ И53074, Исполнение 25 Клапан перепускной ЦКБ И53074, Исполнение 25

Рабочая среда
Воздух

Область применения
Предназначен для установки на трубопроводах систем воздухоснабжения воздушных выключателей и других потребителей воздуха (газа) с целью поддержания давления после клапанов в заданных пределах.

Присоединение к трубопроводу
Фланцевое с ответными фланцами

Установочное положение на трубопроводе
электромагнитом вверх

Уплотнение в затворе
твердый сплав стеллит ВЗК

Уплотнение по штоку
сальниковое

Управление
Дистанционное


Исп-ние

Таблица фигур

DN, мм

PN, МПа

Коэфф. усл. пропуск. спос-ти, м3

Мин. перепад давл., МПа

Диапазон давлений настройки Рн, МПа

Зона рег-я. от верх. предела диап-настр

Тр. мин.

Тр макс.

Присоединение

L, мм

H, мм

Масса, кг

Привод

25

22нж841ст

25

25.00



3.00

2,0; 2,6; 3,2; 4,0; 5,0



10

50

Фланцевое с ответными фланцами

352.00

625.00

48.00

Электромагнитный в пылезащищенном исполнении Т.098.052 постоянного тока напряжением 220 В, мощностью 150 Вт; продолжительность включения 60 %, тяговое усилие 120 кгс.
