Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |

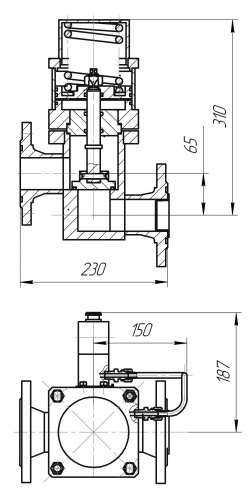

50 | нет | 50 | 1.60 | -2 | 40 | Фланцевое с присоединительными размерами по ГОСТ 12815-80 исп.9, ряд 2 | 230.00 | 310.00 | 21.90 | Пневмопривод НЗ поршневого типа одностороннего действия с распределителем РДВ-2А-01по ТУ 6-90 5Д2.954.021. Сигнализация крайних положений обеспечивается выключателями ВВ-3-04 по 5Д3.609.007ТУ. |
