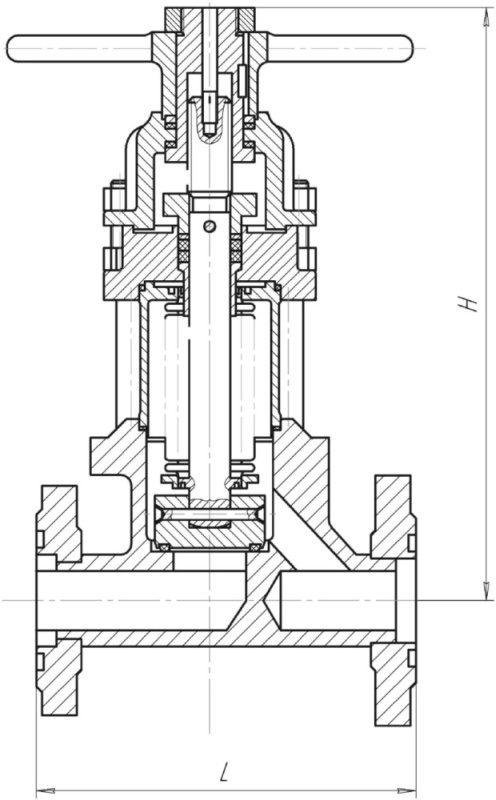

Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
150-01 | нет | 150 | 1.60 | -45 | 200 | Фланцевое с ответными фланцами | 550.00 | 930.00 | 99.99 | Рукоятка |
150 | нет | 150 | 1.60 | -45 | 200 | Фланцевое с присоединительными размерами по ГОСТ 12815-80 исп.9, ряд 2 | 550.00 | 637.00 | 99.99 | Рукоятка |
100-01 | нет | 100 | 1.60 | -45 | 200 | Фланцевое с ответными фланцами | 430.00 | 740.00 | 67.00 | Рукоятка |
100 | нет | 100 | 1.60 | -45 | 200 | Фланцевое с присоединительными размерами по ГОСТ 12815-80 исп.9, ряд 2 | 430.00 | 482.00 | 67.00 | Рукоятка |
80-01 | нет | 80 | 1.60 | -45 | 200 | Фланцевое с ответными фланцами | 380.00 | 655.00 | 47.50 | Рукоятка |
80 | нет | 80 | 1.60 | -45 | 200 | Фланцевое с присоединительными размерами по ГОСТ 12815-80 исп.9, ряд 2 | 380.00 | 99.99 | 47.50 | Рукоятка |
