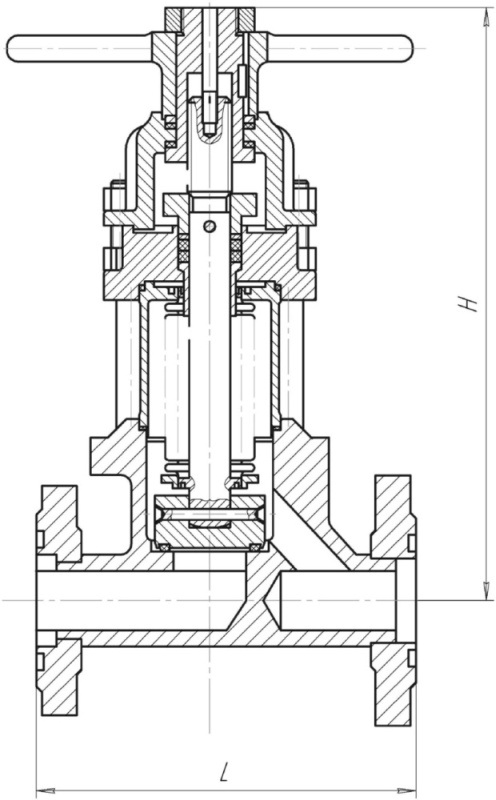

Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
32 | нет | 32 | 1.60 | -45 | 200 | Фланцевое с присоединительными размерами по ГОСТ 12815-80 исп.9, ряд 2 | 180.00 | 275.00 | 13.50 | Рукоятка |
25-01 | нет | 25 | 1.60 | -45 | 200 | Фланцевое с ответными фланцами | 160.00 | 285.00 | 14.50 | Рукоятка |
25 | нет | 25 | 1.60 | -45 | 200 | Фланцевое с присоединительными размерами по ГОСТ 12815-80 исп.9, ряд 2 | 160.00 | 285.00 | 11.30 | Рукоятка |
15-01 | нет | 15 | 1.60 | -45 | 200 | Фланцевое с ответными фланцами | 130.00 | 99.99 | 7.10 | Рукоятка |
15 | нет | 15 | 1.60 | -45 | 200 | Фланцевое с присоединительными размерами по ГОСТ 12815-80 исп.9, ряд 2 | 130.00 | 99.99 | 4.80 | Рукоятка |
