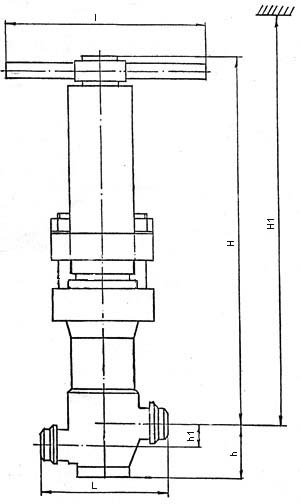

Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
65 | нет | 65 | 6.30 | -40 | 350 | Патрубки под приварку | 340.00 | 657.00 | 59.00 | Ключ с трещоткой |
32-01 | нет | 32 | 20.00 | -40 | 350 | Патрубки под приварку | 180.00 | 450.00 | 27.50 | Ключ |
32 | нет | 32 | 20.00 | -40 | 350 | Патрубки под приварку | 180.00 | 450.00 | 29.00 | Рукоятка |
25-01 | нет | 25 | 20.00 | -40 | 350 | Патрубки под приварку | 160.00 | 347.00 | 15.50 | Ключ |
25 | нет | 25 | 20.00 | -40 | 350 | Патрубки под приварку | 160.00 | 347.00 | 16.00 | Рукоятка |
20-01 | нет | 20 | 20.00 | -40 | 350 | Патрубки под приварку | 160.00 | 350.00 | 15.50 | Ключ |
