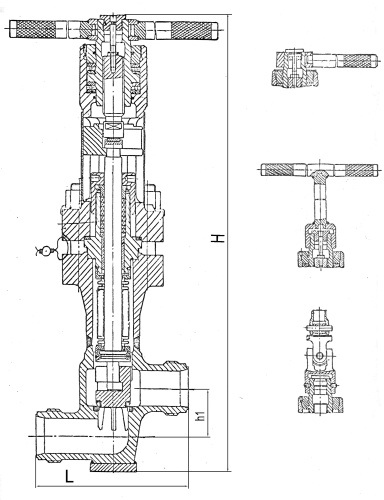

Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
40-03 | нет | 40 | 20.00 | -40 | 350 | Патрубки под приварку | 200.00 | 451.00 | 24.00 | Удлиненная рукоятка |
40-02 | нет | 40 | 20.00 | -40 | 350 | Патрубки под приварку | 200.00 | 451.00 | 24.00 | Ключ |
40-01 | нет | 40 | 20.00 | -40 | 350 | Патрубки под приварку | 200.00 | 451.00 | 27.00 | Цельная рукоятка |
32-04 | нет | 32 | 20.00 | -40 | 350 | Патрубки под приварку | 180.00 | 455.00 | 25.00 | Шарнирная муфта |
32-03 | нет | 32 | 20.00 | -40 | 350 | Патрубки под приварку | 180.00 | 455.00 | 23.50 | Удлиненная рукоятка |
