Клапаны обратные и обратные затворные, серии 4с и 3с

Клапаны обратные и обратные затворные

Клапаны обратные (3с) и обратные затворы (4с) предназначены для предотвращения изменения направления потока рабочей среды в трубопроводах.

Рабочая среда - пар или вода.
Присоединение к трубопроводам - при помощи сварки.

Основные технические характеристики приведены в таблице

Обозначение изделия

Ду, мм

Ру,
МПа

Т, oС


Kvy, м3/ч

L, мм

Н, мм

h, мм

Dp, мм

Масса, кг

3с-6-3

32

10,0

450

12,7

11,3

230

170

115

32

3,2

4с-3-1

80

10,0

450

1,1

206

380

297

78

78

35

4с-3-2

100

10,0

250

1,1

332

430

387

100

97

65

4с-3-3

150

10,0

250

0,9

804

550

435

120

142

125

4с-3-4

200

10,0

250

1,0

1428

650

550

160

195

195

4с-3-5

250

6,3

250

0,7

2713

775

590

185

242

265


Основные детали вентилей выполнены из следующих материалов:

Клапаны обратные (3с): корпус - сталь 20 , тарелка - сталь 20Х13
Обратные затворы (4с): корпус - сталь 25Л; крышка,тарелка,седло - сталь 20, уплотнительная наплавка седла и тарелки - 20Х13.

Клапаны изготавливаются в соответствии с ТУ 108.728-2000.

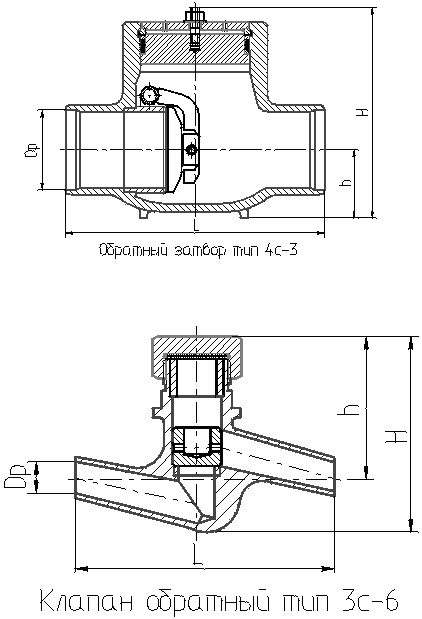

таблица 14
