Клапаны: запорные стальные фланцевые под электропривод (КЗСП) PN 25

Клапаны запорные стальные фланцевые под электропривод (КЗСП) PN 25



Изготовление  и  поставка по ТУ 3742–002–57146717–96



Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 3, ряд 2 (по умолчанию).

Герметичность затвора по ГОСТ 9544-93 класс С (по умолчанию).



Уплотнение шпинделя – сальниковое. В верхнем положении золотник имеет уплотнение по конической поверхности в крышке. Управление клапаном электроприводное.

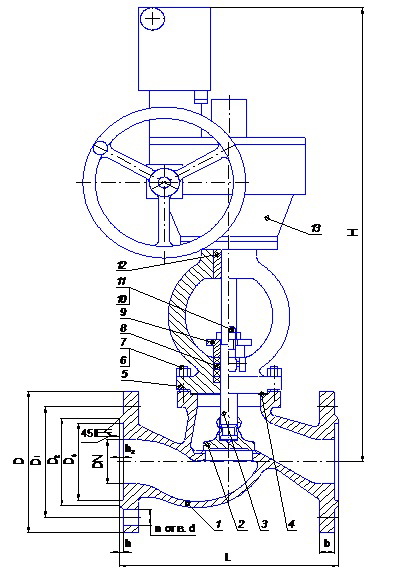

Присоединительные размеры клапанов запорных под электроприводы приведены на рисунке (приложение А). Характеристики электроприводов приведены в таблице электроприводов (приложение Б). Остальные размеры и параметры применения аналогичны клапанам запорным с ручным управлением.




таблица 13



Пример обозначения (и в другой документации) клапана запорного под электропривод DN 80 мм PN 25 кгс/см2 из стали 12Х18Н12М3ТЛ :



Клапан запорный стальной фланцевый под электропривод КЗСП 80-25 DN 80 мм PN 25 кгс/см2 15с966нж.



Внимание! Клапаны запорные, предназначенные для газообразных, взрывопожароопас-ных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом.



Основные сведения и информация даны в начале раздела.
