Клапаны импульсные DN 20 ИПУ (586-20-ЭМ-01, -02, –03) Клапаны импульсные DN 20

Клапаны импульсные DN 20 ИПУ (586-20-ЭМ-01, -02, –03)Клапаны импульсные DN 20 являются составной частью ИПУ котлоагрегатов (586-20-ЭМ-01, -02, –03) и паропроводов холодного промперегрева (586-20-ЭМФ-03, -ЭМФ-04). Клапаны предназначены для управления ГПК путем подачи или прекращения подачи рабочей среды в камеру сервопривода.

Клапан представляет собой конструкцию рычажно-грузового типа с дополнительным электромагнитным приводом, состоящим из двух электромагнитов.

Для повышения надежности узла затвора клапан снабжен фильтром циклонного типа, предназначенным для задержания твердых частиц, попадание которых между уплотнительными поверхностями седла и золотника может привести к отказу ИК и всего предохранительного устройства. Клапан вместе с фильтром и электромагнитным приводом монтируется на заводе к специальному каркасу, в сборе с которым поставляется по месту назначения.

ИК настраивается на срабатывание путем соответствующей установки и фиксации груза на рычаге, а также установки электроконтактного манометра, подающего сигнал на электромагнитный привод.

Для обеспечения минимальной инерционности работы ИПУ импульсные клапаны устанавливаются на возможно близком расстоянии от ГПК. Положение клапана вертикальное, штоком вверх.

- Рабочая среда - пар.
- Материал корпуса - сталь 12Х1МФ, исполнение ЭМФ–03 - сталь 20.
- Изготовление и поставка по ТУ  3742-006-71228244-2008.

Обозн. изделия

DN, мм

Рабочая среда

Рр, МПа

t, ˚С

Материал корпуса

H, мм

Н1, мм

Н2, мм

A, мм

L, мм

Полн. масса, кг

586-20-ЭМ-01

20

пар

25

545

12Х1МФ

1288

210

180

340

1175

226

586-20-ЭМ-02

20

пар

13,7

560

12Х1МФ

1288

210

180

340

1175

206

586-20-ЭМ-03

20

пар

9,8

540

12Х1МФ

1288

210

180

340

1175

191

586-20-ЭМФ-03

20

пар

3,9

285

20

1345

290

180

340

1285

198

586-20-ЭМФ-04

20

пар

4

545

12Х1МФ

1325

290

180

340

1285

198

586-20-ЭМФ-05

20

пар

3,0

450

20

1375

290

180

340

1285

194

586-20-ЭМФ-06

20

пар

6,5

545

12Х1МФ

1375

290

180

340

1285

209


Клапаны импульсные DN 20 ИПУ (586-20-ЭМ-01, -02, –03)

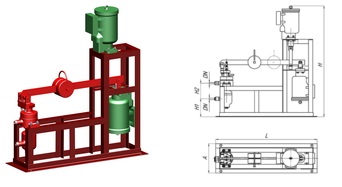

Клапан импульсный серии 586-20-ЭМФ

Клапаны импульсные DN 20 ИПУ (586-20-ЭМ-01, -02, –03)

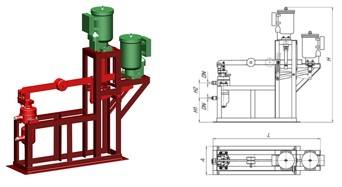

Клапан импульсный серии 586-20-ЭМ
