Клапаны обратные D ГОСТ 9544-2005.

ПОИСК

Клапаны обратные D ГОСТ 9544-2005. Клапаны обратные

26Клапаны обратные применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях. В рабочем состоянии клапан обратный под воздействием потока рабочей среды открыт. При отсутствии движения рабочей среды или при действии потока в обратном направлении клапан закрывается.

Устанавливаются крышкой вверх только на горизонтальных участках трубопроводов в местах, удобных для обслуживания. Направление потока рабочей среды — под золотник. Корпус и затвор имеют уплотнительную наплавку из материала на основе хромоникелевых сплавов.

Присоединение к трубопроводу - под сварку.
Герметичность затвора – по классу D ГОСТ 9544-2005.
Климатическое исполнение – У, Т по ГОСТ 15150-69.
Категория размещения – 1, 2, 3 по ГОСТ 15150-69.

Обозн. изделия

DN, мм

Рабочая среда

Рр, МПа

t, ˚С

Материал корпуса

ξ

d, мм

D, мм

L, мм

H, мм

A, мм

Полн. масса, кг

720-20-0А-01

20

пар

25

545

12Х1МФ

5-7

20

32

160

94

46

2,8

720-20-0А

20

вода

37,3

280

25

5-7

20

32

160

94

46

2,8

843-40-0а-01

32

пар

25,5

545

12Х1МФ

5-7

31

66

220

180

85

15,4

843-40-0а-02

40

вода

37,3

280

20

5-7

39

66

220

180

85

14,9

843-40-0а-03

65

вода

23,5

250

20

5-7

58

80

250

190

99

17,8

843-40-0а-04

65

пар

9,8

540

12Х1МФ

5-7

62

80

250

190

99

17,8


27

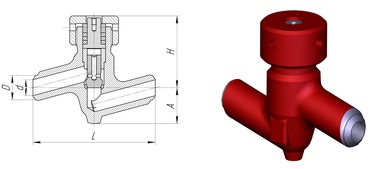

Клапан обратный типа 720

28

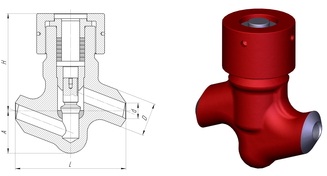

Клапан обратный типа 843
