| Рабочая среда | Вода, пар, жидкие и газообразные нефтепродукты, природный газ; агрессивные среды — для клапанов из коррозионностойкой стали. | |
| Температура рабочей среды ºС | до +425 ºС (в зависимости от материала основных деталей). | |
| Климатическое исполнение | У ; ХЛ по ГОСТ 15150-69 (в зависимости от материала корпусных деталей) | |
| Температура окружающей среды ºС
| У | ХЛ |
| от минус 40ºС до плюс 60ºС | от минус 60ºС до плюс 60ºС | |
| Направление подачи рабочей среды | Под золотник (по стрелке на корпусе) | |
| Установочное положение | Любое | |
| Присоединение к трубопроводу | Фланцевое, фланцевое с ответными фланцами, под приварку встык, муфтовое резьбовое, муфтовое под приварку | |
| АТС-КО исп. У тип 16с48нж | АТС-КО исп. ХЛ тип 16лс48нж | АТС-КО исп. ХЛ тип 16нж48нж | |
| Материал корпуса | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т |
| Материал штока | Сталь 20Х13 | Сталь 20Х13 | Сталь 12Х18Н10Т |
| Материал уплотнительного кольца | Сталь 20Х13 | Сталь 20Х13 | Сталь 12Х18Н10Т + наплавка |
| Температура рабочей среды, ºС | 425 | 350 | 425 |
| Давление номинальное PN МПа | 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 40,0. |
| Герметичность затвора | По классу «А» ГОСТ 9544 |
| Нормальное положение затвора | Полностью «закрыто» |
| Средний срок службы, лет, не менее | 10 |
| Полный средний ресурс, циклов | 6000 |
| Наработка на отказ, циклов, не менее | 1500 |

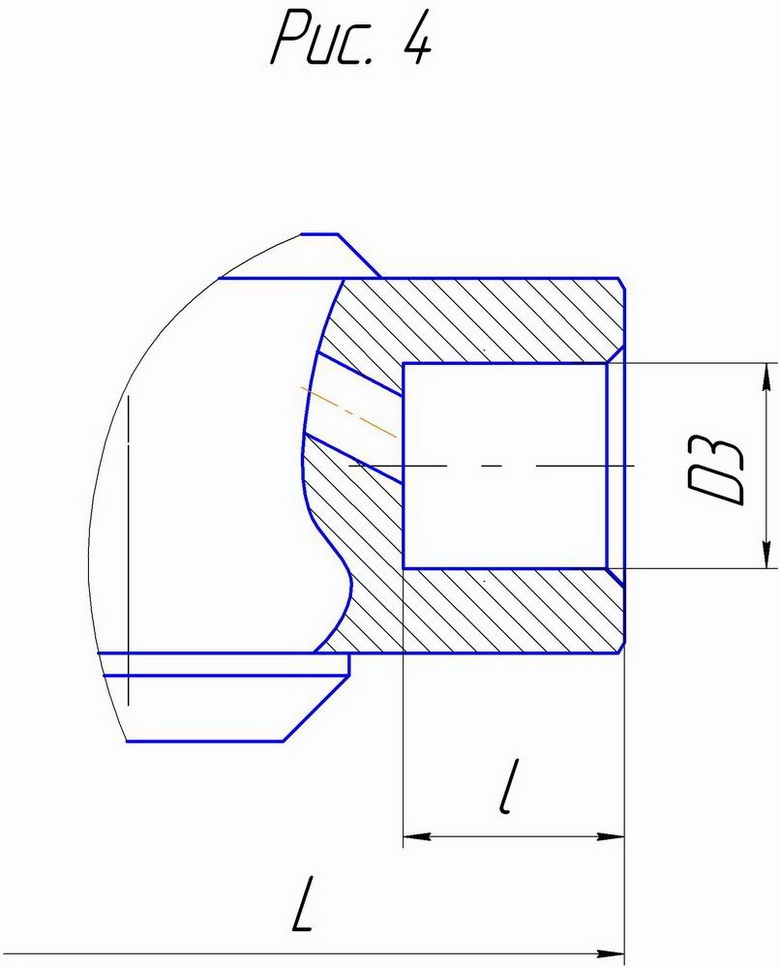

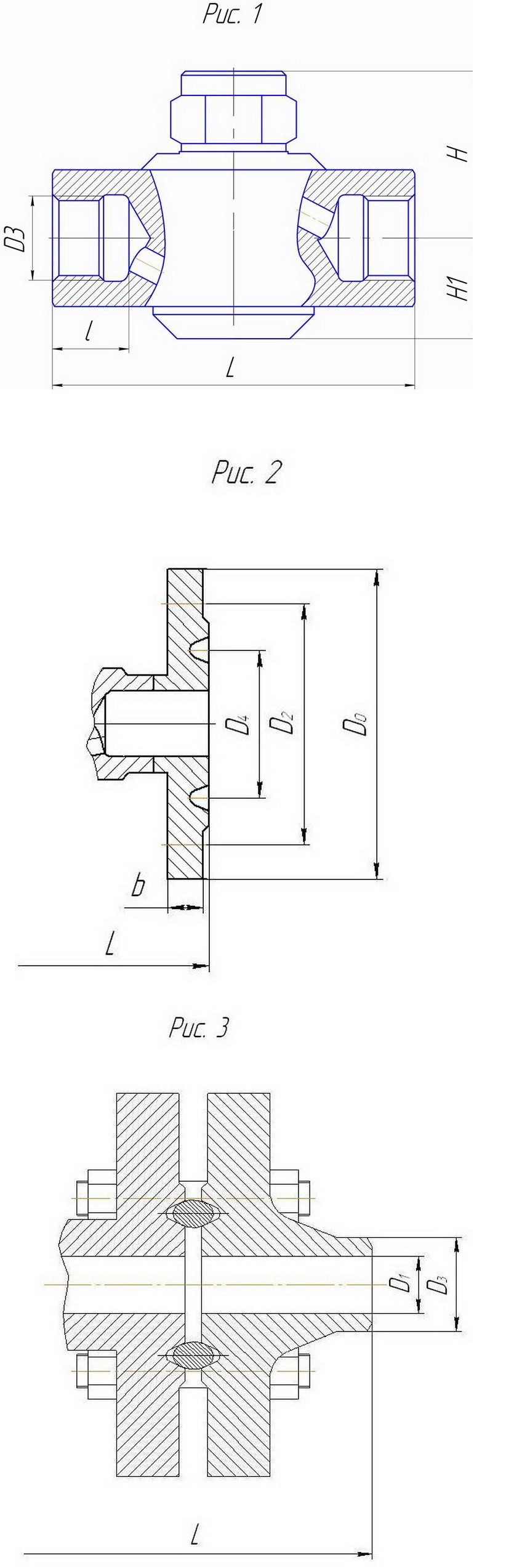

| DN | Присоединение к трубопроводу | L | H | H1 | D0 | D1 | D2 | D3 | D4 | l | b | d | n | Масса | Рис. |
| 15 | Муфтовое резьбовое | 90 | 74 | 31 | - | - | - | G1/2-B | - | - | - | - | - | 1,52 | 4 |
| Фланцевое исп. 7 ГОСТ 12815 | 130 | 105 | 75 | - | 35 | 18 | 14 | 4 | 3,72 | 3 | |||||
| Фланцевое исп. 7 ГОСТ 12815 с отв. Фланцами ГОСТ 12821 | 238 | 12 | 19 | 7,52 | 2 | ||||||||||
| Муфтовое под приварку | 90 | - | - | 21,7 | - | 9,5 | - | - | - | 1,52 | 1 | ||||
| 20 | Муфтовое резьбовое | 110 | 75 | 36 | - | G3/4-B | - | 2,28 | 4 | ||||||
| Фланцевое исп. 7 ГОСТ 12815 | 150 | 125 | 90 | - | 45 | 20 | 18 | 4 | 5,43 | 3 | |||||
| Фланцевое исп. 7 ГОСТ 12815 с отв. Фланцами ГОСТ 12821 | 280 | 18 | 26 | 11,38 | 2 | ||||||||||
| Муфтовое под приварку | 110 | - | - | - | 27 | - | 12,7 | - | - | - | 2,28 | 1 | |||
| 25 | Муфтовое резьбовое | 130 | 79 | 34 | G1-B | - | 2,45 | 4 | |||||||
| Фланцевое исп. 7 ГОСТ 12815 | 178 | 135 | 100 | - | 50 | 22 | 18 | 4 | 6,95 | 3 | |||||
| Фланцевое исп. 7 ГОСТ 12815 с отв. Фланцами ГОСТ 12821 | 304 | 25 | 33 | 13,7 | 2 | ||||||||||
| Муфтовое под приварку | 130 | - | - | - | 33,78 | - | 12,7 | - | - | - | 2,45 | 1 |
