| Рабочая среда | Среды, по отношению к которым применяемые материалы коррозионностойкие. | |
| Температура рабочей среды, ºС | до 425 ºС (в зависимости от материала основных изделий) | |
| Климатическое исполнение | У, ХЛ по ГОСТ 15150-69 | |
| Температура окружающей среды ºС | У | ХЛ |
| от минус 40ºС до плюс 40ºС | от минус 60ºС до плюс 40ºС | |
| Направление подачи рабочей среды | Под золотник (по стрелке на корпусе) | |
| Установочное положение | Любое | |
| Присоединение к трубопроводу | Фланцевое | |
Материалы основных деталей
| исп. У тип 15с65нж | исп. ХЛ тип 15лс65нж | исп. ХЛ тип 15нж65нж | |
| Материал корпусных деталей | Сталь 20 | Сталь 09Г2С | Сталь 08Х18Н10Т |
| Материал золотника | Сталь 20Х13 | Сталь 20Х13 | Сталь 12Х18Н10Т |
| Прокладка (корпус/крышка) | ПМБ | ||
| Материал сальникового уплотнения | Кольца графитовые ТРГ | ||
| Втулка резьбовая | Бронза БрАЖН 10-4-4 | ||
| Температура рабочей среды, ºС | 425 | 350 | 425 |
Технические характеристики
| Давление номинальное PN, МПа | 1,6 |
| Герметичность затвора | По классу «А» ГОСТ 9544 |
| Нормальное положение затвора | Полностью «открыто» или полностью «закрыто» |
| Тип привода | Ручной |
Показатели надёжности
| Средний срок службы, лет, не менее | 10 |
| Полный средний ресурс, циклов | 10000 |
| Наработка на отказ, циклов, не менее | 2000 |

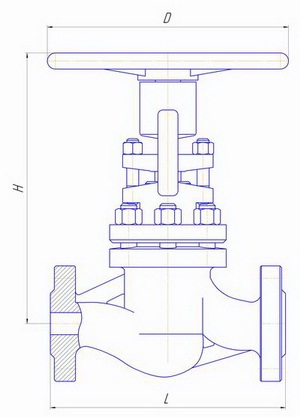

| DN | PN, МПа | L | H | D |
| 15 |
1,6 | 130 | 218 | 120 |
| 20 | 150 | 258 | 140 | |
| 25 | 160 | 275 | 160 | |
| 32 | 180 | 280 | 180 | |
| 40 | 200 | 330 | 200 | |
| 50 | 230 | 350 | 240 | |
| 65 | 290 | 355 | 280 | |
| 80 | 310 | 400 | 280 | |
| 100 | 350 | 415 | 320 | |
| 125 | 400 | 460 | 360 | |
| 150 | 480 | 510 | 400 | |
| 200 | 600 | 710 | 400 |
