Клапаны регулирующие поворотные 6с-13-5 (6с-9-5)

Клапаны регулирующие поворотные 6с-13-5 (6с-9-5)

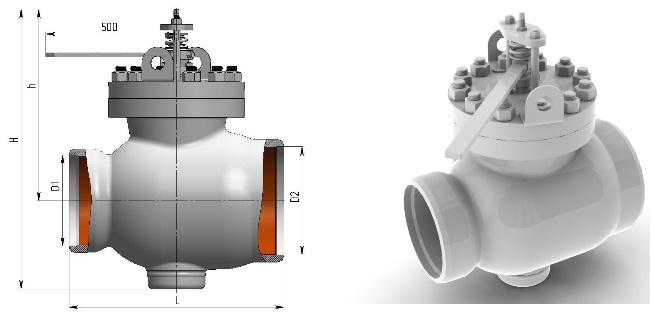

Обозначение изделия	Ду мм	Ру МПа	Т ˚С	F см²	Kvу м³/ч	Коэфф. расхода, не менее	Мкр. Н·м	D1 мм	D2 мм	L мм	H мм	h мм	l мм	Масса кг
*6с-13-5 (6с-9-5)**	250	10,0	450	147	370	0,5	67	254	303	600	790	543	20	217

Клапаны регулирующие поворотные 6с-13-5
Предназначены для регулирования расхода или давления рабочей среды. Рабочая среда — пар или вода. Расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно гильзы (седла). Рычаг служит для автоматического управления клапаном.
Максимальный угол поворота золотника — 90˚. Регулируемые проходные сечения в клапане выполнены в виде прямоугольных окон в золотнике и гильзе.

Присоединение клапана 6с-13-5 к трубопроводу — при помощи сварки.

В качестве запорного органа не применяется.

Основные детали клапана 6с-13-5 выполнены из следующих материалов:
корпус — сталь 25Л
крышка — сталь 20К
седло, стакан и шпиндель — сталь 20 с химико-термической обработкой — оксикарбонитрацией.

Клапаны изготавливаются в соответствии
С ТУ 3742-002-79315310-2007.

Клапаны регулирующие поворотные 6с-13-5 (6с-9-5)
