Клапаны регулирующие поворотные 6с-13-4 (6с-9-4)

Клапаны регулирующие поворотные 6с-13-4 (6с-9-4)

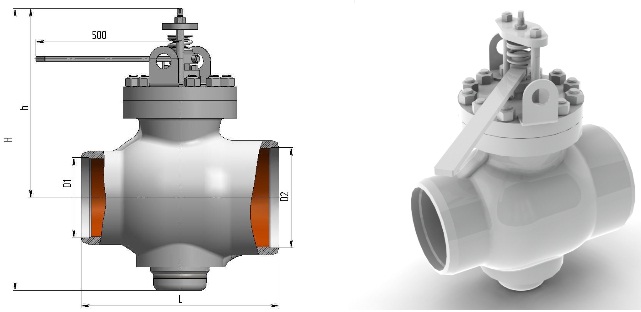

Обозначение изделия	Ду мм	Ру МПа	Т ˚С	F см²	Kvу м³/ч	Коэфф. расхода, не менее	Мкр. Н·м	D1 мм	D2 мм	L мм	H мм	h мм	l мм	Масса кг
*6с-13-4 (6с-9-4)**	200	10,0	450	82,4	198	0,48	67	203	254	500	687	487	20	135

Клапаны регулирующие поворотные 6с-13-4
Предназначены для регулирования расхода или давления рабочей среды. Рабочая среда — пар или вода. Расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно гильзы (седла). Рычаг служит для автоматического управления клапаном.
Максимальный угол поворота золотника — 90˚. Регулируемые проходные сечения в клапане выполнены в виде прямоугольных окон в золотнике и гильзе.

Присоединение клапана 6с-13-4 к трубопроводу — при помощи сварки.

В качестве запорного органа не применяется.

Основные детали клапана 6с-13-4 выполнены из следующих материалов:
корпус — сталь 25Л
крышка — сталь 20К
седло, стакан и шпиндель — сталь 20 с химико-термической обработкой — оксикарбонитрацией.

Клапаны изготавливаются в соответствии
С ТУ 3742-002-79315310-2007.

Клапаны регулирующие поворотные 6с-13-4 (6с-9-4)
