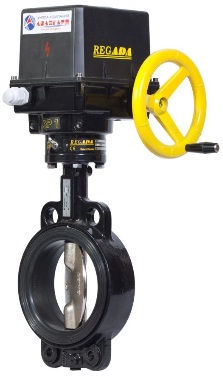

Затвор поворотный дисковый запорно-регулирующий с электрическим исполнительным механизмом (ЭИМ) ЗПДЭ PN1,6МПа

ПОИСК

Затвор поворотный дисковый запорно-регулирующий с электрическим исполнительным механизмом (ЭИМ) ЗПДЭ PN1,6МПа Затвор поворотный дисковый запорно-регулирующий с электрическим исполнительным механизмом (ЭИМ) ЗПДЭ PN1,6МПа

Затвор поворотный дисковый запорно-регулирующий с электрическим исполнительным механизмом (ЭИМ) ЗПДЭ PN1,6МПаНазначение
Затвор применяется в системах отопления, горячего водоснабжения, приточной вентиляции и в др. областях народного хозяйства как в качестве запорного устройства, так и для автоматического регулирования технологических процессов. Затвор является условно регулирующим.

Основные преимущества:
- малые масса и строительная длина;
- высокая герметичность перекрытия потока в любом направлении;
- отсутствие контакта рабочей среды с корпусом;
- присоединение к трубопроводу – бесфланцевое стяжное;
- не требуется дополнительное уплотнение мест присоединения к трубопроводу.

Код ОКП
372100

Изготовление и поставка по ТУ
3721-001-22294686-2008

Сертификат соответствия

требованиям ТР о безопасности машин и оборудования №С-RU.МП07.В.00008

Затвор поворотный дисковый запорно-регулирующий с электрическим исполнительным механизмом (ЭИМ) ЗПДЭ PN1,6МПа

Материал основных деталей

Наименование детали

Марка материала

Корпус

СЧ20 ГОСТ1412

Диск

КЧ30 ГОСТ1215 с хромированным покрытием

Шток

Сталь 08Х18Н10Т ГОСТ5632

Вкладыш

ЭПДМ – этиленпропилендиеновый каучук

Уплотнение штока

Сталь 20Х13 ГОСТ5632 с тефлоновым покрытием


Технические характеристики

Диаметр номинальный DN,мм

40

50

65

80

100

125

150

200

250

300

350

400

500

600

Давление номинальное PN, МПа (кгс/см2)

1,6 (16)

Герметичность затвора

без видимых протечек, класс герметичности - А по ГОСТ9544

Пропускная характеристика

равнопроцентная при углах открытия 20o … 70o

Рабочая среда

жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой (вода, пар, воздух, вода морская, щелочи, спирт, кислоты минеральные и органические и их соли, гидроокись натрия)

Температура рабочей среды Т, oС

от минус 15 до 130

Направление подачи рабочей среды

двустороннее

Температура окружающей среды, oС

от минус 15 до 50

Присоединит. размеры и размеры уплотнит. пов-стей фланцев трубопровода

исполнение 1 ряд 2 по ГОСТ12815

Тип ЭИМ

SP 0

SP 0/SP 0.1

SP 1/SP 2

SP2.3

SP2.3/2.4

SP 2.4

По согласованию с заводом-изготовителем

Масса затвора, кг

2,3

2,8

3,5

4,2

5,2

7,1

8,4

14,1

22,1

31,0

43,0

53,0

125,0

200,0



DN, мм

Пропускная способность Kvy, м?/ч в зависимости от угла открытия

10o

20o

30o

40o

50o

60o

70o

80o

90o

40

0

1

3

6

11

18

30

53

59

50

0

2

5

12

21

35

59

105

117

65

0

4

11

25

46

76

126

226

251

80

1

7

21

46

82

137

228

410

455

100

1

10

31

70

124

207

345

621

690

125

2

23

68

152

273

455

759

1366

1518

150

3

35

108

242

435

725

1209

2176

2418

200

5

73

220

586

897

1479

2465

4436

4929

250

9

136

410

921

1675

2792

4653

8375

9306

300

10

150

455

1023

1861

3102

5170

9306

10340

350

12

179

543

1218

2217

3734

6223

11201

12445

400

14

204

641

1386

2521

4247

7078

12740

14155

500

23

360

1093

2455

4467

7524

12672

22810

25344

600

31

466

1412

3171

5770

9719

16368

29462

32736

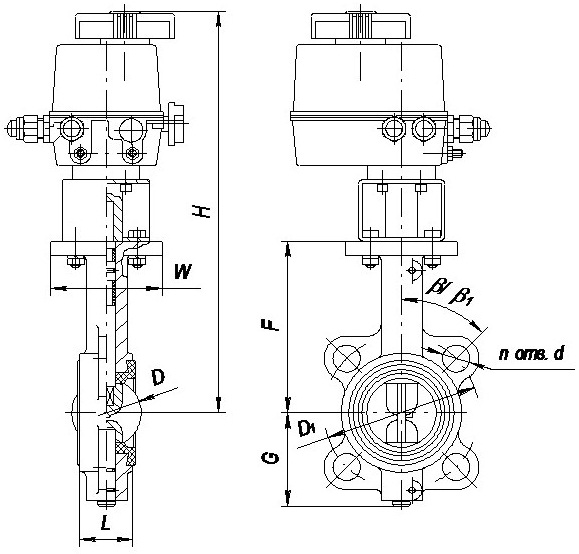

Габаритные и присоединительные размеры

DN

D

G

F

W

L

D1

β

β1

n

d

40

42

73

134

90

33

110

45o

-

4

18

50

56

78

140

43

125

-

22

65

67

86

153

46

145

-

24

80

80

97

159

160

22,5o

45o

8

20

100

106

110

178

52

180

-

4

125

130

124

191

55

210

-

26

150

154

136

203

240

-

200

205

167

238

125

60

295

-

250

255

202

268

68

355

30o

-

32

300

308

238

306

78

410

-

350

336

267

368

140

470

11,25o

22,5o

16

22

400

386

297

380

197

102

525

26

500

486

361

480

127

650

9o

18o

20

600

586

434

562

276

154

770

30


Допустимый перепад давлений

Тип привода

Макс. нагруз. момент, Нм

Н, мм при комплектации приводом

DN

40

50

65

80

100

125

150

200

250

300

SP 0

32

320

330

340

345

-

-

-

-

-

-

SP 0.1

50

-

-

405

410

430

-

-

-

-

-

SP 1

80

-

-

-

-

-

405

415

-

-

-

SP 2

125

-

-

-

-

-

465

475

-

-

-

SP 2.3

250

-

-

-

-

-

-

-

510

540

-

SP 2.4

500

-

-

-

-

-

-

-

-

540

580


Рекомендации по монтажу
Конструкция затвора исключает необходимость применения дополнительных уплотнений по фланцам при монтаже на трубопровод. Вводить межфланцевые уплотнения не допускается.
При монтаже учесть рекомендуемый минимальный внутренний диаметр трубопровода для исключения повреждения диска затвора:


DN

40

50

65

80

100

125

150

200

250

300

350

400

500

600

Минимальный внутренний диаметр трубопровода Dmin, мм

33

36

45

65

94

108

147

200

250

302

330

380

478

581

Минимальный радиальный зазор от диска до Dmin, мм

1,5

3,0

6,4


Монтажное положение затвора - диск обязательно должен быть повернут на 10-15o от положения «закрыто». Установка затвора в закрытом положении приводит к значительным напряжениям в седловом уплотнении, что влечет за собой увеличение крутящего момента, необходимого для открытия затвора, уменьшение срока службы уплотнения.
Для монтажа затвора рекомендуется использовать фланцы стальные плоские приварные по ГОСТ12820, шпильки по ГОСТ22042 или болты по ГОСТ7798.

Гарантии
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года.
Срок службы корпусных деталей – не менее 30 лет, между капитальными ремонтами – не менее 5 лет.

Показатели надежности

DN

40

50

65

80

100

125

150

200

250

300

350

400

500

600

Полный средний ресурс, ч, не менее

40000

Средний ресурс уплотнения затвора, циклов, не менее

5200

4200

3700

3200

2000

Гарантийная наработка затвора, циклов, не менее

2000

1700

1600

1300

900
