Клапаны регулирующие шиберного типа Ду 100-250 мм серии РК 112

ПОИСК

Клапаны регулирующие шиберного типа Ду 100-250 мм серии РК 112 Клапаны регулирующие шиберного типа Ду 100-250 мм серии РК 112

Клапаны регулирующие Ду 100-250 мм серии РК 112 предназначены для регулирования расхода жидких сред и пара. Были разработаны как дроссельно-регулирующие клапаны на входе в сепаратор прямоточных котлов со сверхкритическими параметрами блоков 300-800 МВт. Так же пользуются спросом клапаны на линии сброса из
сепаратора и на линии от сепаратора к поверхностям нагрева.

Корпус используется штампованный либо штампосварной производства ОАО «Уральская Кузница», г. Чебаркуль.

Клапаны выпускаются со встроенными электроприводами ПЭМ производства ОАО «АБС ЗЭиМ Автоматизация», г. Чебоксары. По желанию заказчика возможно применение другого электропривода.

Основные преимущества:

Высокая пропускная способность.
Надежность при эксплуатации в тяжелых условиях.
Так как через клапан, стоящий на входе в сепаратор, проходит пароводяная смесь, то для создания расходной характеристики близкой к линейной профиль седла расчитывается по специальной программе.
Выходной патрубок защищен экраном из эрозионностойкой стали.

Клапаны серии РК 112 успешно эксплуатируются на следующих объектах:

Южноуральская ГРЭС; Сургутская ГРЭС-2; АКСУ ГРЭС (Республика Казахстан); ТЭЦ-10 (ОАО «Иркутскэнерго»); Елецкая ТЭЦ, Молдавская ГРЭС; Кармановская ГРЭС; Верхнетагильская ГРЭС.

Пример обозначения: РК 112.1.150.00-Э-41

РК – клапан регулирующий
112 – шиберный
1 – пар,
2 - вода на сверхкритические параметры,
3 - пар на сверхкритические параметры
150 – условный проход, мм
Э – электропривод
41 – площадь проходного сечения седла, см2

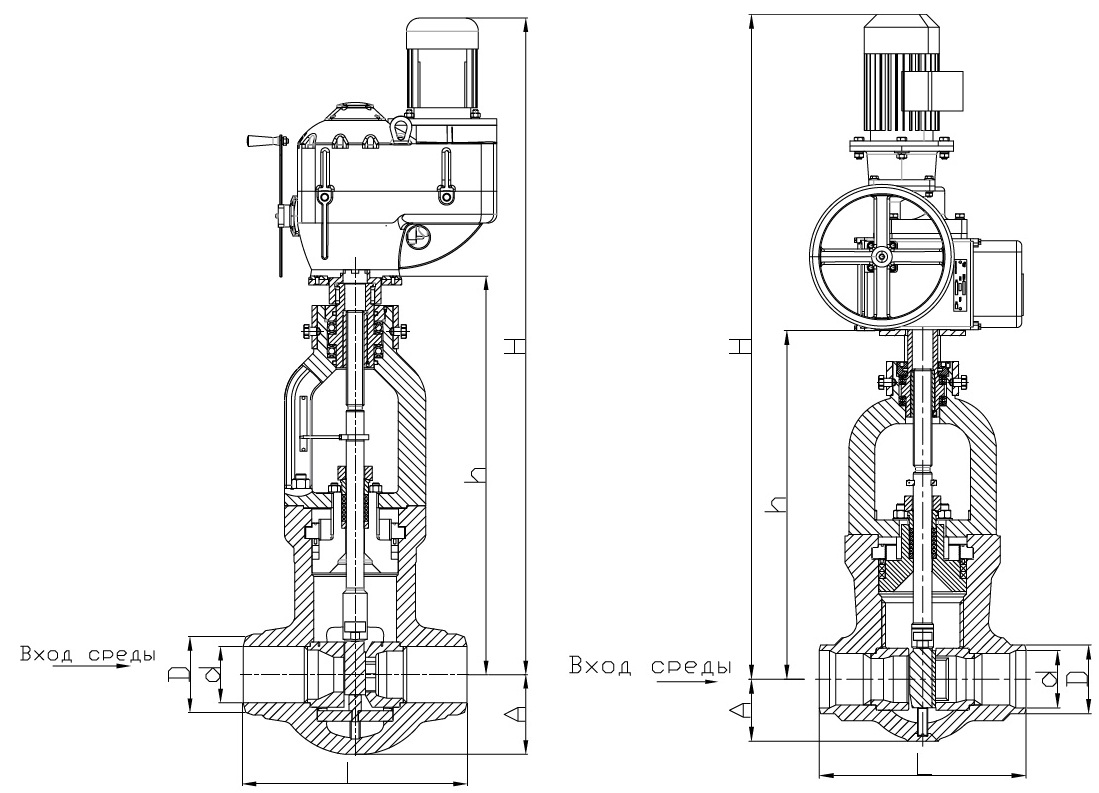

Клапаны регулирующие шиберного типа Ду 100-250 мм серии РК 112
C электроприводом ПЭМ-В
C электроприводом ПЭМ-Б

Технические характеристики

Обозначение

Условный проход
Dу, мм

Рабочая среда

Параметры рабочей среды

Материал корпуса

Размеры, мм

Время полного открытия (закрытия), с

Крутящий момент, Нм

Тип электропривода

Мощность электропривода, кВт

Масса без э/п, кг

Масса с э/п, кг

Давление, МПа

Температура, oС

H

h

A

d*

D*

L

РК112.100.00-Э

100

Вода

23,5

250

У

1372

675

120

111

133

400

41

300

ПЭМ-Б6У

1,1

173

218

РК112.1.100.00-Э

100

Пар

13,7

560

ХМФ

1372

675

120

111

133

400

41

300

ПЭМ-Б6У

1,1

173

218

РК112.2.100.00-Э

100

Вода

37,3

280

У

1377

815

170

107

133

550

43

630

ПЭМ-В17У

2,2

215

298

РК112.3.100.00-Э

100

Пар

28,4

510

ХМФ

1377

815

170

107

107

550

43

630

ПЭМ-В17У

2,2

215

298

РК 112.150.00-Э

150

Вода

23,5

250

У

1772

1152

231

163

219

650

35

1000

ПЭМ-В35У

2,2

694

777

РК112.1.150.00-Э

150

Пар

13,7

560

ХМФ

1772

1152

231

163

219

650

35

1000

ПЭМ-В35У

2,2

694

777

РК112.2.150.00-Э

150

Вода

37,3

280

У

1837

1152

231

163

219

650

53

1500

ПЭМ-В65У

3,0

694

792

РК112.3.150.00-Э

150

Пар

28,4

510

ХМФ

1837

1152

231

163

219

650

53

1500

ПЭМ-В65У

3,0

694

792

РК 112.175.00-Э

175

Вода

23,5

250

У

1772

1152

231

156

219

650

35

1000

ПЭМ-В35У

2,2

694

777

РК112.1.175.00-Э

175

Пар

13,7

560

ХМФ

1772

1152

231

156

219

650

35

1000

ПЭМ-В35У

2,2

694

777

РК112.2.175.00-Э

175

Вода

37,3

280

У

1837

1152

231

156

219

650

53

1500

ПЭМ-В65У

3,0

694

792

РК112.3.175.00-Э

175

Пар

28,4

510

ХМФ

1837

1152

231

156

219

650

53

1500

ПЭМ-В65У

3,0

694

792

РК 112.225.00-Э

225

Вода

23,5

250

У

2006

1321

250

222

273

706

65

1500

ПЭМ-В65У

3,0

950

1048

РК112.1.225.00-Э

225

Пар

13,7

560

ХМФ

2006

1321

250

222

273

706

65

1500

ПЭМ-В65У

3,0

950

1048

РК112.2.225.00-Э

225

Вода

37,3

280

У

1700

1015

210

222

273

750

65

1500

ПЭМ-В65У

3,0

1050

1148

РК112.3.225.00-Э

225

Пар

28,4

510

ХМФ

1700

1015

210

222

273

750

65

1500

ПЭМ-В65У

3,0

1050

1148

РК 112.250.00-Э

250

Вода

23,5

250

У

2006

1321

250

261

325

710

65

1500

ПЭМ-В65У

3,0

950

1048

РК112.1.250.00-Э

250

Пар

13,7

560

ХМФ

2006

1321

250

261

325

710

65

1500

ПЭМ-В65У

3,0

950

1048

РК112.2.250.00-Э

250

Вода

37,3

280

У

2006

1321

250

261

325

710

65

1500

ПЭМ-В65У

3,0

950

1048

РК112.3.250.00-Э

250

Пар

28,4

510

ХМФ

2006

1321

250

261

325

710

65

1500

ПЭМ-В65У

3,0

950

1048
