Задвижки черт. 30ч39р, чугунные с обрезиненным клином PN 1,6 МПа

ПОИСК

Задвижки черт. 30ч39р, чугунные с обрезиненным клином PN 1,6 МПа Задвижки чугунные с обрезиненным клином PN 1,6 МПа

Задвижки чугунные с обрезиненным клином PN 1,6 МПаПрименяются как запорное устройство на трубопроводах для холодной и горячей воды и системах канализации. Благодаря обрезиненной конструкции клина задвижки обладают высокой герметичностью (Класс «А»). Конструкция с невыдвижным шпинделем имеет более компактные размеры, что облегчает установку чугунных задвижек с обрезиненным клином в условиях ограниченных пространств.

Показатели назначения 30ч39р


Рабочая среда:
Вода, пар, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды:  до +130°С
Температура окружающего воздуха: от −30°С до +45°С

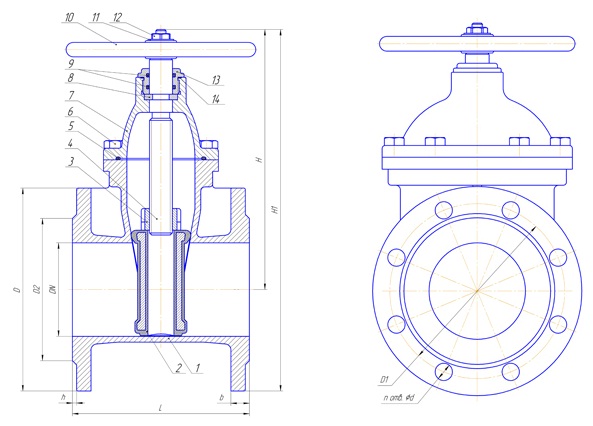

Материальное исполнение 30ч39р

01. Корпус: чугун ВЧ40
02. Обрезиненный клин: чугун ВЧ40, резина EPDM
03. Гайка клина: латунь
04. Шпиндель: 20Х13
05. Прокладка: паронит ПУТГ
06. Болт: сталь 35
07. Крышка: чугун ВЧ40
08. Шайба: латунь
09. Кольцо уплотнительное: резина
10. Маховик: сталь 25Л
11. Шайба: ГОСТ 11371-78
12. Гайка: сталь 25
13. Корпус уплотнений: латунь
14. Кольцо уплотнительное: резина

Задвижки чугунные с обрезиненным клином PN 1,6 МПа

Габаритные размеры 30ч39р

Диаметр, мм

L, мм

D, мм

D1, мм

D2, мм

n

d

h, мм

b, мм

H, мм

50

150

160

125

102

4

18

3

16

195

65

170

180

145

122

4

18

3

18

222

80

180

195

160

133

4

18

3

20

251

100

190

215

180

158

8

18

3

20

282

125

200

245

210

184

8

18

3

22

340

150

210

280

240

212

8

22

3

22

379

200

230

335

295

268

12

22

3

24

461

250

250

405

355

320

12

26

3

26

559

300

270

460

410

370

12

26

4

28

639

350

290

520

470

430

16

26

4

32

762

400

310

580

525

482

16

30

4

36

836

450

330

640

585

532

20

30

4

38

957

500

350

710

650

585

20

33

4

42

1036

600

390

840

770

695

20

39

5

46

1188
