Задвижки черт. 30с76нж, стальные литые клиновые PN 6,3 МПа

ПОИСК

Задвижки черт. 30с76нж, стальные литые клиновые PN 6,3 МПа Задвижки стальные литые клиновые PN 6,3 МПа

Задвижки стальные литые клиновые PN 6,3 МПаСтальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.

Показатели назначения 30с76нж

Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от −40°С до +450°С
Условия эксплуатации: У1
Минимальная температура окружающего воздуха: −40°С

Материальное исполнение 30с76нж

01. Корпус: сталь 25Л, 35Л
02. Крышка: сталь 25Л, 35Л
03. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13
04. Шпиндель: 20Х13
05. Гайка шпинделя: латунь
06. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
07. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
08. Болт откидной или анкерный: сталь 35
09. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
10. Набивка сальника: АГИ, ТРГ
11. Маховик: сталь25Л
12. Наплавка на кольце в корпусе: 07Х25Н13
13. Наплавка на клине: 13Х25Т

Задвижки стальные литые клиновые PN 6,3 МПа

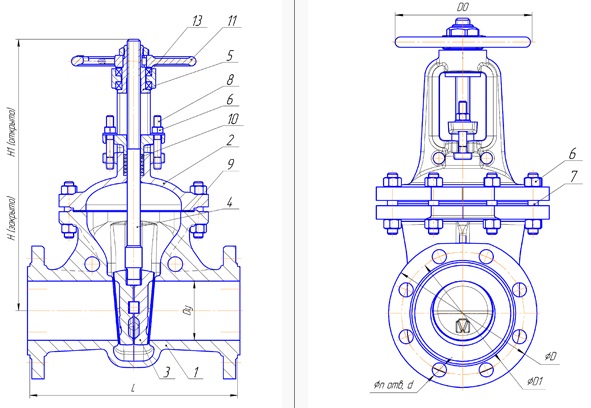

Габаритные размеры 30с76нж

Диаметр, мм

L, мм

D, мм

D1, мм

n

d, мм

H, мм

H1, мм

DO

DOпр.

Масса, кг

50

270

175

135

4

22

358

420

250

34

80

321

210

170

8

22

435

530

300

69

100

359

250

200

8

26

500

620

350

88

150

447

340

280

8

33

674

845

400

189

200

563

405

345

12

33

818

1040

450

328

250

625

470

400

12

39

1145

1420

500

476

300

714

530

460

16

39

1350

1675

600

766

400

867

670

585

16

45

1565

1990

700

1295
