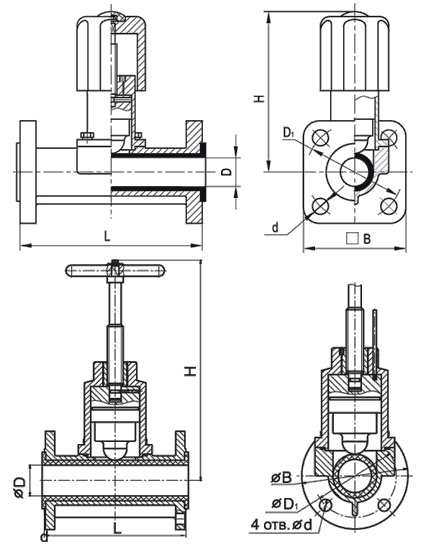

DN, мм | Размеры, мм | Масса, кг | ||||||||
D | D1 | d | L | B | H | H1 | Материал корпуса | |||
Алюминий | Чугун | Сталь | ||||||||
10 | 10 | 60 | 14 | 120 | 70 | 100 | 145 | 0,6 | - | 1,25 |
15 | 15 | 65 | 14 | 130 | 70 | 110 | 145 | 0,8 | 1,5 | 1,6 |
20 | 20 | 75 | 14 | 150 | 80 | 130 | 185 | 1,2 | 2,1 | 2,3 |
25 | 25 | 85 | 14 | 160 | 90 | 140 | 185 | 1,7 | 3,2 | 3,8 |
32 | 32 | 100 | 18 | 180 | 135 | 259 | 365 | - | 7,9 | 8,4 |
40 | 40 | 110 | 18 | 200 | 145 | 277 | 376 | - | 8,7 | 9,3 |
50 | 50 | 125 | 18 | 230 | 160 | 358 | 504 | - | 16,3 | 17,4 |
80 | 80 | 160 | 18 | 310 | 195 | 409 | 540 | - | 28,7 | 30,7 |
