Краны шаровые из нержавеющей и углеродистой стали, типы конструкции

ПОИСК

Краны шаровые из нержавеющей и углеродистой стали, типы конструкции Краны шаровые из нержавеющей и углеродистой стали, типы конструкции

Краны шаровые из нержавеющей и углеродистой стали, типы конструкцииДвухсоставная конструкция ВД

Класс герметичности А по ГОСТ 9544-2005
Диаметры: DN 15-200 мм
Рабочая температура: от -50°С до +200°С
Рабочее давление: PN 1,0 - 4,0 МПа
Средний ресурс 15000 циклов
Срок службы не менее 20 лет

Тип ВД - двухсоставная конструкция с фланцем под исполнительный механизм, исполнение - фланцевое.


Чертеж, габаритные размеры:
Краны шаровые из нержавеющей и углеродистой стали, типы конструкции

DN, мм

15

20

25

32

40

50

65

80

100

125

150

200

L, мм

115

120

125

130

140

150

170

180

190

325

350

400

A, мм

55

67

67

74

86

93

113

125

143

182

201

259

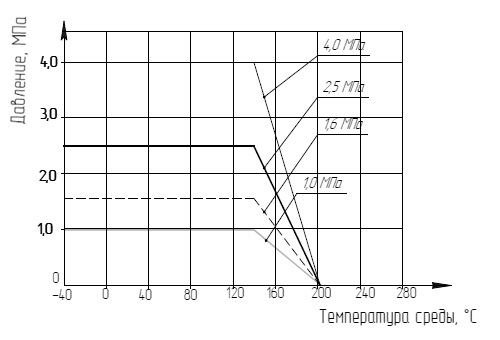

Зависимость максимального рабочего давления от температуры (тип ВД)
Краны шаровые из нержавеющей и углеродистой стали, типы конструкции


Краны шаровые из нержавеющей и углеродистой стали, типы конструкцииТрехсоставная конструкция ВТ

Класс герметичности А по ГОСТ 9544-2005
Диаметры: DN 10-100 мм
Рабочая температура: от -50°С до +200°С
Рабочее давление: PN 1,0 - 6,3 МПа
Средний ресурс 15000 циклов
Срок службы не менее 20 лет

Тип ВТ - трёхсоставная конструкция с фланцем под исполнительный механизм, исполнения: муфтовое, под приварку.

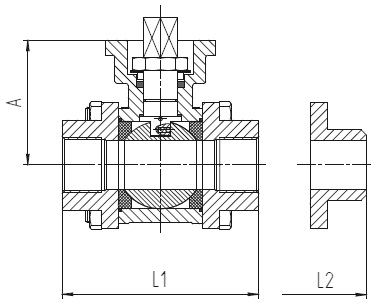

Чертеж, габаритные размеры:
Краны шаровые из нержавеющей и углеродистой стали, типы конструкции

DN, мм

10

15

20

25

32

40

50

65

80

100

L1, мм

75

75

80

90

110

120

140

185

205

240

L2, мм

70

75

90

100

110

125

150

190

220

270

A, мм

42

42

49

59

63

71

78

100

109

140

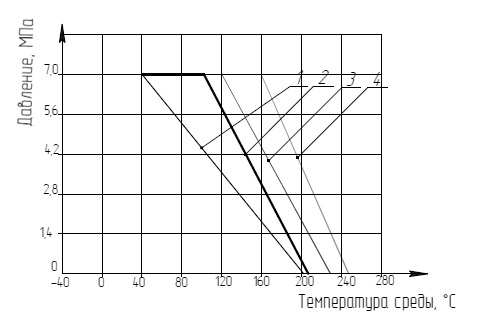

Зависимость максимального рабочего давления от температуры (типы ВТ, ВУ)
Краны шаровые из нержавеющей и углеродистой стали, типы конструкции

Цифрами обозначены варианты конструкции с материалом седла:
1. Стеклонаполненный фторопласт
2. Фторопласт
3. Композиция фторопласта с содержанием стекла и графита
4. Фторопласт с содержанием металлического порошка


Краны шаровые из нержавеющей и углеродистой стали, типы конструкцииТрехсоставная упрощенная конструкция ВУ

Класс герметичности А по ГОСТ 9544-2005
Диаметры: DN 10-100 мм
Рабочая температура: от -50°С до +200°С
Рабочее давление: PN 1,0 - 6,3 МПа
Средний ресурс 15000 циклов
Срок службы не менее 20 лет

Тип ВУ - трёхсоставная упрощённая конструкция только с ручным управлением, исполнения: муфтовое, под приварку.

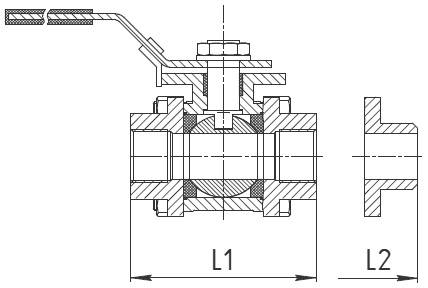

Чертеж, габаритные размеры:
Краны шаровые из нержавеющей и углеродистой стали, типы конструкции

DN, мм

10

15

20

25

32

40

50

65

80

100

L1, мм

75

75

80

90

110

120

140

185

205

240

L2, мм

70

75

90

100

110

125

150

190

220

270
