Затворы дисковые серий «АТЛАНТ»

ПОИСК

Затворы дисковые серий «АТЛАНТ» Затворы дисковые серий «АТЛАНТ»

Затворы дисковые серий «АТЛАНТ»DN 50-1800 мм, PN 1,0-4,0 МПа
ТУ 3741-060-35491454-2010


Метало-графитовое уплотнение затвора обеспечивает герметичность по классу А ГОСТ 9544-2005 при рабочем давлении среды до 4,0 МПа, эксплуатацию с высокой надёжностью в тяжелых условиях работы при повышенных температурах (до +400°С).

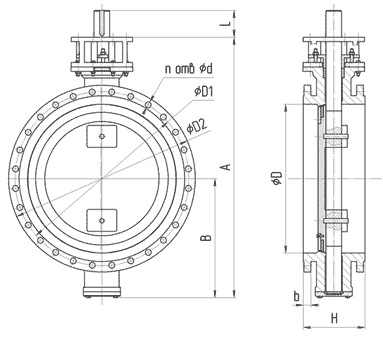

Чертеж, основные размеры и массы:
Затворы дисковые серий «АТЛАНТ»

DN, мм

Размеры, мм

n, кол-во отверстий на фланец

A

B

L

H

b

D

D1

D2

d

1000

1680

940

180

410

46

1000

1170

1255

42

28

1200

1860

1050

200

470

52

1200

1390

1485

48

32

1400

2430

1130

250

530

58

1400

1590

1685

48

36

1600

2700

1300

250

600

64

1600

1820

1930

56

40
