Затворы дисковые с пневмоприводом

ПОИСК

Затворы дисковые с пневмоприводом Затворы дисковые с пневмоприводом

Затворы дисковые с пневмоприводомDN 32-300 мм, PN 0,6-2,5 МПа

Пневмоприводы отличают компактные размеры, небольшой вес, легкость монтажа на арматуру. Встроенная система регулировки вращения позволяет настроить пневмопривод на необходимый угол открытия и закрытия затвора. Пневмопривод может быть подобран под любое значение силового давления воздуха.

Пневматический привод представляют собой устройство, в котором поступательное движение поршней преобразуется во вращательное движение выходного вала при помощи зубчато-реечной передачи. Пневматический привод двухстороннего действия, то есть воздух – «открывает», воздух «закрывает».


Характеристики пневмопривода стандартного исполнения:


- Алюминиевый корпус, обработка внутренней поверхности Ra = 0,4-0,6
- Поршни из алюминиевого сплава, литьё под давлением
- Крышка из алюминиевого сплава, литье под давлением
- Вал из углеродистой стали, никелированный

Управляющая среда: сухой воздух класса 5 по ГОСТ 17433.
Давление управляющей среды:от 0,6 МПа до 0,8 МПа.
Температура управляющей среды в пределах:от -20 °С до +80 °С
Степень защиты: IP 65
Напряжение питания: 12, 24, 48, 110 V DC / 24, 48, 110, 220 V AC
Размеры и массы затворов дисковых с пневмоприводом

Размеры и массы затворов дисковых с пневмоприводом:
Затворы дисковые с пневмоприводом

DN, мм

Размеры, мм

B

M

Масса, кг, не более

Серия Универсал, Универсал-М

Серия Стандарт

Серия Эксклюзив, Эксклюзив-М

Серия Универсал, Универсал-М

Серия Стандарт

Серия Эксклюзив, Эксклюзив-М

Материал корпуса затвора дискового

Материал корпуса затвора дискового

ВЧШГ, сталь

ВЧШГ

Сталь

Сталь, ВЧШГ

ВЧШГ

Сталь

ВЧШГ

Сталь

ВЧШГ

Сталь

А

A

А

A

32

230

261

240

240

210

52

19,4

19,6

18,8

19,3

18,8

19,8

40

230

261

240

240

210

52

20,5

20,8

19,9

20,5

19,9

21,1

50

230

261

240

240

210

52

6,4

11,5

11,1

11,15

11,2

11,8

65

-

273

255

255

210

52

-

-

11,8

12,1

11,5

12,1

80

252

278

260

260

210

52

7,2

12,6

12,7

13,1

12,4

13,1

100

295

321

295

295

281

65

12,6

19,9

19,2

19,7

19,7

20,7

125

315

336

-

315

281

65

14,2

21,6

21,2

21,8

21,6

22,7

150

365

388

-

365

362

72

23,5

23,5

22,4

23,1

24,0

25,3

200

395

428

-

395

362

72

31,9

33,9

29,2

30,4

30,7

32,3

250

518

519

-

518

462

88

51,6

49

41,8

43,6

45,3

47,7

300

558

557

-

558

462

88

62

65,2

59,3

62,3

62,2

65,5

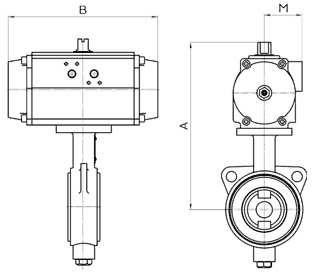

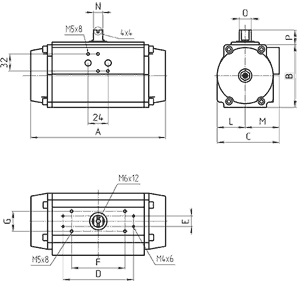

Эскизы затворов с пневмоприводом (в формате DWG)
Затворы дисковые с пневмоприводом

DN

Тип пневмо-
привода

A, мм

B, мм

C, мм

D×E, мм

F×G, мм

L, мм

M, мм

N×O, мм

P, мм

Объём цилиндров, л

Масса, кг

50

АР075

210

210

94

105×22

80×30

42,5

51,5

14x18

20

0,61

2,9

65

80

100

АР100

280,5

280,5

120

105×22

80×30

55

65

14x18

20

1,8

5,8

125

150

АР125

362

362

55

139×22

130×30

9,5

71,5

27x36

30

3,7

11,9

200

250

АР160

462

462

196

139×22

130×30

88

88

130x30

50

8

20,5

300


При специальном заказе возможна поставка пневмоприводов одностороннего действия: нормально закрытый (НЗ) и нормально открытый (НО).

DN, мм

Универсал

Стандарт

Эксклюзив

50

AP 075 DA

AP 075 DA

AP 075 DA

65

-

AP 075 DA

AP 075 DA

80

AP 075 DA

AP 075 DA

AP 075 DA

100

AP 100 SR

AP 100 SR

AP 100 SR

125

AP 100 DA

AP 100 DA

AP 100 DA

150

AP 100 DA

AP 100 DA

AP 100 DA

200

AP 125 SR

AP 125 SR

AP 125 SR

250

AP 125 DA

AP 125 DA

AP 125 DA

300

AP 125 DA

AP 125 DA

AP 125 DA


ЗАО «АРМАТЭК» производит поставку полной номенклатуры ЗИП для пневмопривода. Простата конструкции и прилагаемая подробная инструкция по замене ЗИП на русском языке позволит Вам быстро осуществить замену ЗИП в пневмоприводе.

Производитель привода – «ALPHAIR» (Италия)

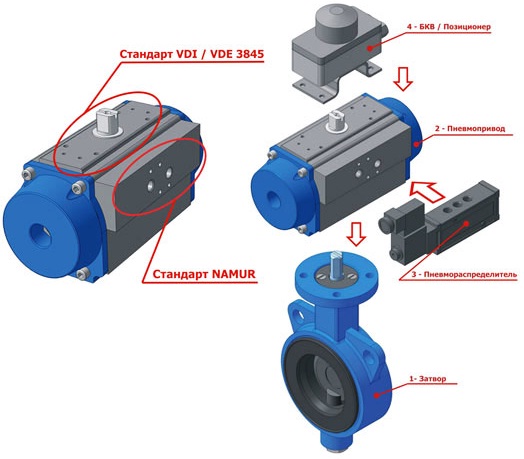

По желанию заказчика привод может быть укомплектован дополнительными опциями:
Затворы дисковые с пневмоприводом

Электропневматическим распределителителем.
- Устройство предназначенно для переключения направления подачи сжатого воздуха (порт А или В)  к пневматическому приводу в автоматическом цикле. Распределитель устанавливается непосредственно на приводах с присоединением по стандарту NAMUR и не требует дополнительных кронштейнов, труб или патрубков. Устройство состоит из металлического корпуса с золотником и электромагнитной соленоидной катушки.

Блоком конечных выключателей.
- Предназначен для замыкания (размыкания) внешней электрической цепи управления и коммутации. Устанавливается на привод сверху на площадку, выполненную по стандарту VDI/VDE 3845.

Позиционером.
- Устройство, с помощью которого пневмопривод можно позиционировать (установливать) в любой точке между положениями арматуры – открыто-закрыто. Управление позиционером возможно от задающего токового сигнала 4.20мА или пневмосигнала 0.21 бар.

Ручным дублером.

- Червячная передача и отключающая муфта на входном валу обеспечивают надежное позиционирование и удобство управления арматурой в ручном режиме при отсутствии давления воздуха на пневмопривод. Червячная передача обеспечивает самоторможение и высокое передаточное число редуктора.

Предыдущая статья Следующая статья


← вернуться в раздел АРМАТЭК ЗАО - каталог продукции
← вернуться в оглавление справочника
