Затворы дисковые с электроприводом АРМАТЭК-ПС DN 32-300 мм, PN 0,6-2,5 МПа

ПОИСК

Затворы дисковые с электроприводом АРМАТЭК-ПС DN 32-300 мм, PN 0,6-2,5 МПа Затворы дисковые с электроприводом АРМАТЭК-ПС DN 32-300 мм, PN 0,6-2,5 МПа

Затворы дисковые с электроприводом АРМАТЭК-ПС DN 32-300 мм, PN 0,6-2,5 МПаПреимущества электроприводов АРМАТЭК-ПС:

Существенным отличием новой конструкции электроприводов«АРМАТЭК-ПС» от других электроприводных изделий является то, что электропривод адаптирован специально под затворы производства ЗАО «АРМАТЭК», благодаря чему устанавливается на затвор без применения КМЧ.

Кроме того, электропривод АРМАТЭК-ПС отличает:

Прочность, компактность и малый вес конструкции, благодаря использованию высококачественных алюминиевых сплавов;
- Отсутствие люфтов в соединении электропривод-затвор, благодаря прямому присоединению;
- Настройка ограничения угла хода путем регулируемых механических ограничителей (совместно с муфтой ограничения момента) является наиболее предпочтительной при возникновении аварийных ситуаций;
- Муфта ограничения момента предохраняет конструкцию электропривода и затвора от повреждения при аварийной ситуации;
- Передаточное число редуктора для ручного управления подобрано таким образом, что при небольшом усилии на маховике - затвор довольно быстро закрывается: не требуется переключения на ручное управление; маховик всегда готов к работе;
- Исключается вращение маховика ручного управления в процессе работы электродвигателя;
- Высокая степень защиты IP 67;
- Наличие резистора под оболочкой электропривода исключает конденсацию влаги внутри электропривода;
- Наличие встроенной термозащиты двигателя;
- Удобная схема электрического соединения. Последовательное включение концевых и моментных выключателей;
- Возможность комплектации токовым датчиком и позиционером.

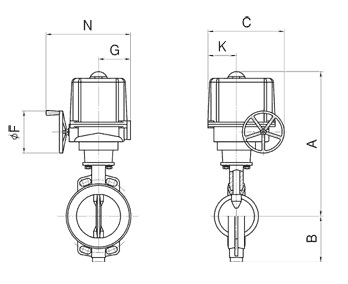

Основные размеры и массы электропривода АРМАТЭК-ПС:
Затворы дисковые с электроприводом АРМАТЭК-ПС DN 32-300 мм, PN 0,6-2,5 МПа

DN, мм

Размеры, мм

С

F

G

K

N

Масса, кг, не более

Серия Универсал, Универсал-М

Серия Стандарт

Серия Эксклюзив, Эксклюзив-М

Серия Универсал, Универсал-М

Серия Стандарт

Серия Эксклюзив, Эксклюзив-М

Материал корпуса затвора дискового

Материал корпуса затвора дискового

ВЧШГ, сталь

ВЧШГ

Сталь

Сталь, ВЧШГ

ВЧШГ

Сталь

ВЧШГ

Сталь

ВЧШГ

Сталь

А

В

А

В

А

В

А

В

32

373

65

404

60

383

90

383

90

222

125

79

86

263

23.1

23.3

22.8

23

22.3

23.5

40

373

65

404

60

383

90

383

90

222

125

79

86

263

24.2

24.5

23.9

24.2

23.5

24.7

50

373

65

404

60

383

90

383

90

222

125

79

86

263

10

10.1

9.7

10.2

9.9

10.4

65

-

-

416

70

398

95

398

97

222

125

79

86

263

-

-

10.4

11.5

10.2

10.7

80

395

80

421

80

403

102

403

100

222

125

79

86

263

10.8

11.2

11.3

11.6

11.1

11.7

100

413

120

439

90

413

117

413

117

222

125

79

86

263

12.8

12.9

12.2

13.2

13.0

13.7

125

433

135

454

112

-

-

433

127

222

125

79

86

263

14.4

14.6

14.2

-

14.9

15.7

150

535

150

558

128

-

-

535

163

278

200

93

96

355

22.3

22.5

21.4

-

23.1

24.3

200

565

175

598

155

-

-

565

193

278

200

93

96

355

30.7

31.1

26.4

-

28.0

29.5

250

688

220

689

187

-

-

688

227

332

250

109

111

416

53.6

54

46.8

-

50.1

52.7

300

728

250

727

220

-

-

728

256

332

250

109

111

416

64

66.2

60.3

-

63.2

66.5


Основные характеристики электропривода АРМАТЭК-ПС:

Наименование показателя

Единица измерения

АРМАТЭК-ПС-52

АРМАТЭК-ПС-102

АРМАТЭК-ПС-202

АРМАТЭК-ПС-502

АРМАТЭК-ПС-702

Момент максимальный

НМ

50

130

250

500

700

Время поворота на 90°

Сек

22

32

28

40

40

Электропитание

В

380

Частота

Гц

50

Режим эксплуатации

S2

30 мин

15 мин

S4

50% 1200 циклов в час

Степень защиты



IP 67

Мощность электродвигателя

В*А

62

102

110

295

295

Масса

кг

7

7

13

27

27

Указатель положения арматуры



+

Защита электродвигателя (термовыключатель)



+

Обогрев



+

Условия окружающей среды

°С

-20..+60

Выключатели по положению



+

Выключатели по моменту



-

+

Ручное управление



+


Таблица применяемости электропривода АРМАТЭК-ПС

DN, мм

Модель электропривода

Серия затворов дисковых

"Универсал"

"Стандарт"

"Эксклюзив"

"Эксклюзив-М"

32-80

32-80

32-80

32-80

АРМАТЭК ПС-52

100-125

100-125

100-125

100-125

АРМАТЭК ПС-102

150-200

150-200

150-200

150

АРМАТЭК ПС-202

250-300

250-300

250

200

АРМАТЭК ПС-502

-

-

300

250

АРМАТЭК ПС-702


ЗАО «АРМАТЭК» так же производит поставку приводов АРМАТЭК-ПС со встроенными сред- ствами управления приводом. Все электрические компоненты привода уже интегрированы в корпус привода, привод оснащен необходимой пусковой аппаратурой. Данные модифика- ции привода приносят ряд существенных преимуществ:

- Не требуется проектирование и монтаж внешнего шкафа управления приводом.
- Уменьшается количество и протяженность электрических кабелей и средств связи.
- Исключается вероятность неправильного монтажа электрических компонентов и некорректного подключения привода.

Затворы дисковые с электроприводом АРМАТЭК-ПС DN 32-300 мм, PN 0,6-2,5 МПа

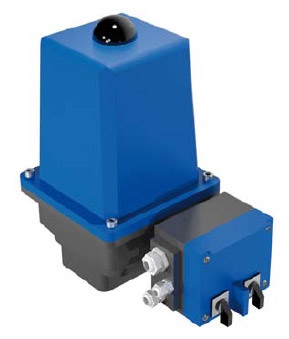

Привод со встроенной функцией «ОТКРЫТЬ - СТОП - ЗАКРЫТЬ»
Приводы управляются внешним сигналом напряжения (24 или 220 вольт) и местными средствами управления с помощью команд ОТКРЫТЬ - СТОП - ЗАКРЫТЬ. Для предохранения от несанкционированного переключения режимов ключ-селектор фиксируется в данном положении.

Затворы дисковые с электроприводом АРМАТЭК-ПС DN 32-300 мм, PN 0,6-2,5 МПа

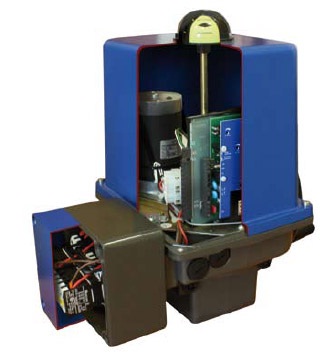

Привод со встроенной функцией «ПОЗИЦИОНЕР»
Встроенный позиционер изменяет (позиционирует) положения диска затвора в зависимости от задающего токового сигнала контроллера. Позиционер непрерывно регистрирует задающей сигнал и путем сравнения с действующим положением диска затвора переводит диск в необходимое положение. Режим регулирования можно настроить и в зависимости от конкретных задач путем изменения настройки позиционера.
