Фильтры магнитные фланцевые (ФМФ)

ПОИСК

Фильтры магнитные фланцевые (ФМФ) Фильтры магнитные фланцевые (ФМФ)

Назначение
Фильтры магнитные фланцевые ФМФ с номинальными диаметрами 50,65,80,100,150,200 (в дальнейшем – фильтры), изготовленные по ТУ 400-09-91-98, предназначены для улавливания стойких механических примесей (в том числе ферромагнетиков фильтров магнитных).

Основные сведения о фильтре магнитном
Вид климатического исполнения – УХЛ, категория размещения 4.2 по ГОСТ 15150. Фильтры ФММ, ФМФ устанавливаются в подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения при давлении до 1,6 МПа и диапазоне температур от 5 до 150°С. Конструкция фильтров ФММ, ФМФ, защищена патентом № 2200614. Сертификат соответствия №РОСС RU.МЕ96.В 02738 с 12.08.2009 г. по 01.10.2011 г.

Основные технические данные

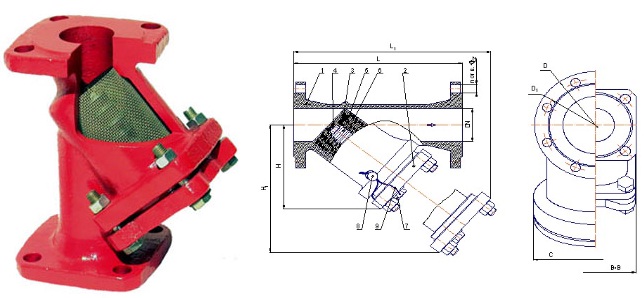

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ,
ОСНОВНЫЕ ПАРАМЕТРЫ, КОНСТРУКЦИЯ ФИЛЬТРА ФМФ;ФМФВ
Фильтры магнитные фланцевые (ФМФ)

Размеры в миллиметрах

DN

D, ВхВ

D1

L

H

C

L1

H1

d

Кол-во n, шт

Масса, кг

Размер ячейки фильтрующей сетки в свету

Гидравлическое сопротивление S, м/( м3/ч)2

50

125х125

125

230

140

280

200

18

4

10,0

1,4х1,4

16,6×10-4

65

140х140

145

290

165

355

250

18

4

16,5

6,4×10-4

80

195

160

310

195

385

275

18

8

20,5

3,15×10-4

100

215

180

350

215

425

315

18

8

26,0

1,33×10-4

150

280

240

480

320

285

645

490

22

8

75,0

2х2

0,161×10-4

200

335

295

650

415

370

865

650

22

12

145,0

0,077×10-4

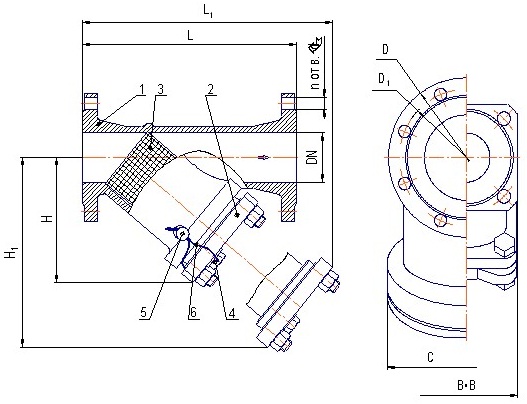

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ,
ОСНОВНЫЕ ПАРАМЕТРЫ, КОНСТРУКЦИЯ ФИЛЬТРА ФСФ;ФСФВ
Фильтры магнитные фланцевые (ФМФ)
1-корпус; 2-крышка; 3-сетка; 4-пробка для ФСФ; 5-пломба; 6-проволока

Размеры в миллиметрах

DN

D, ВхВ

D1

L

H

C

L1

H1

d

Кол-во n, шт

Масса, кг

Размер ячейки фильтрующей сетки в свету

Гидравлическое сопротивление S, м/( м3/ч)2

50

125х125

125

230

140

280

200

18

4

9,8

1,4х1,4

16,6×10-4

65

140х140

145

290

165

355

250

18

4

16,1

6,4×10-4

80

195

160

310

195

385

275

18

8

20,0

3,15×10-4

100

215

180

350

215

425

315

18

8

25,4

1,33×10-4

150

280

240

480

320

285

645

490

22

8

74,0

2х2

0,161×10-4

200

335

295

650

415

370

865

650

22

12

143,0

0,077×10-4
