| Основные технические данные | |||
| Наименование параметра | Тип задвижки | ||
|
| МЗВГ-50 | МЗВГ-80 | МЗВГ-100 |
| 1. Обозначение технических условий | ТУ 3721-013-03219029-2004 | ||
| 2. Номинальный диаметр, мм | 50 | 80 | 100 |
| 3. Строительная длина, мм | 150 | 180 | 190 |
| 4. Строительная высота, мм | 253 | 316 | 363 |
| 5. Масса, кг | 12 | 20 | 26 |
| 6. Протечки затвора, см3 /мин, не более | 0,3 | 0,48 | 0,6 |
| 7. Величина рабочего хода, обороты | 8-9,5 | 12-14 | 16-19 |
| 8. Максимально допустимый крутящий момент на шпинделе, Н × м, не более | 25 | 50 | 70 |
| 9. Коэффициент гидравлического сопротивления, не более | 0,2 | ||
| 10. Номинальное (условное) давление, МПа (кгс/см2 ) | PN =1,6 (16) | ||
| 11. Рабочее давление, МПа (кгс/см2 ) | PP =1,6 (16) | ||
| 12. Пробное давление, МПа (кгс/см2 ) | Pпр =2,4 (24) | ||
| 13. Рабочая среда | вода по СанПиН 2.1.4.1074 и СНиП 2.04.07. | ||
| 14. Температура рабочей среды, ° С | от 5 до 150 | ||
| 15. Температура окружающего воздуха, ° С | от минус 15 до плюс 40 | ||
| 16. Присоединение к трубопроводу | фланцевое по ГОСТ 12815 | ||
| 17. Управление | ручное | ||
| 18. Рабочее положение задвижки | любое, кроме маховиком вниз | ||
| 19. Направление подачи рабочей среды | любое | ||

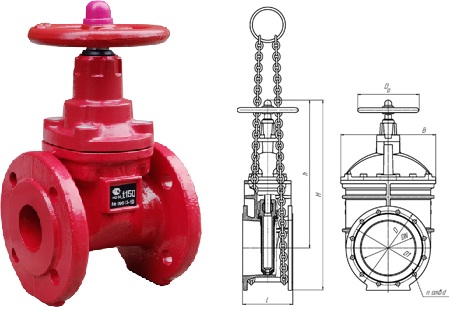

| Обозначение параметра | Тип задвижки | ||
| МЗВГ-50 | МЗВГ-80 | МЗВГ-100 | |
| Значение параметра | |||
| DN | 50 | 80 | 100 |
| D | 165 | 200 | 220 |
| D 1 | 125 | 160 | 180 |
| D 0 | 140 | 200 | 200 |
| L | 150 | 180 | 190 |
| B | 118 | 160 | 188 |
| d | 18 | 18 | 18 |
| n | 4 | 4 | 8 |
| H | 336 | 416 | 473 |
| h | 253 | 316 | 363 |
