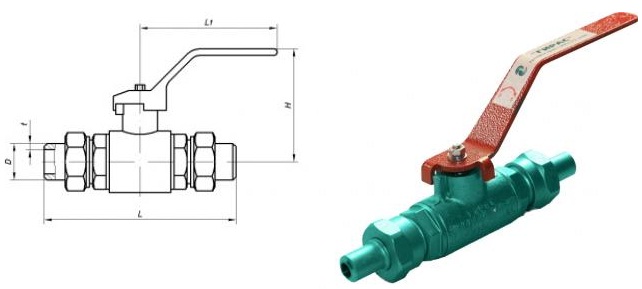

DN | PN | ** | Dxt | L | L1 | H | Масса |
мм | кгс/см2 | мм | мм | мм | мм | кг | |
6 | 16, 25, 40, 63, 80, 100, 160 | М24х1,5 | 10,5x2,25 | 164 | 135 | 74 | 0,8 |
6 | 200, 250 | М27х1,5 | 10,5x2,25 | 172 | 125 | 87 | 1,5 |
10 | 16, 25, 40, 63, 80, 100, 160 | М24х1,5 | 15x3,5 | 160 | 135 | 74 | 0,8 |
10 | 200, 250 | М27х1,5 | 15x3,5 | 172 | 125 | 87 | 1,5 |
15 | 16, 25, 40, 63, 80, 100, 160 | М27х1,5 | 19x3,5 | 160 | 135 | 76 | 0,9 |
15 | 200, 250 | М27х1,5 | 19x3,5 | 172 | 125 | 87 | 1,4 |
20 | 16, 25, 40, 63, 80, 100, 160, 250 | М39х1,5 | 27x4 | 175 | 125 | 89 | 1,9 |
25 | 16, 25, 40, 63, 80, 100, 160 | М42х1,5 | 33,5x5,75 | 175 | 125 | 91 | 2,2 |
25 | 200, 250 | М42х1,5 | 33,5x5,75 | 188 | 125 | 91 | 2,4 |
32 | 16, 25, 40, 63, 80 | М48х1,5 | 39x4 | 210 | 200 | 121 | 3,5 |
