  3. Клапан предохранительный DN 15, PN, кгс/см2 220, № чертежа ЦКБ П53102

Клапан предохранительный DN 15, PN, кгс/см2 220, № чертежа ЦКБ П53102

ПОИСК

Клапан предохранительный DN 15, PN, кгс/см2 220, № чертежа ЦКБ П53102 Клапан предохранительный DN 15, PN, кгс/см2 220, № чертежа ЦКБ П53102

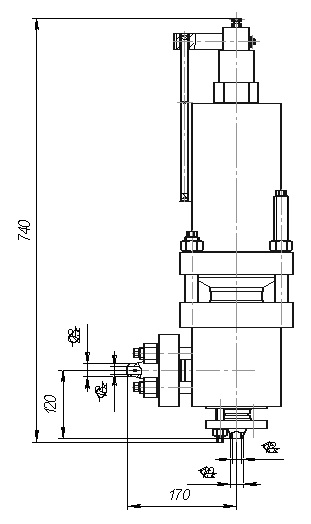

Клапан предохранительный DN 15, PN, кгс/см2 220, № чертежа ЦКБ П53102

Назначение – для защиты оборудования и трубопроводов от превышения давления сверх
допустимого.
Установочное положение на трубопроводе – вертикальное колпаком вверх.
Клапан имеет узел ручного подрыва, предназначенный для подрыва при давлении во
входном патрубке клапана (0,8.1)∙Рн.
Давление полного открытия, Рпо, не более 1,15∙Рн.
Давление закрытия Рз, не менее – 0,9∙Рн.
Противодавление Рп – 0.

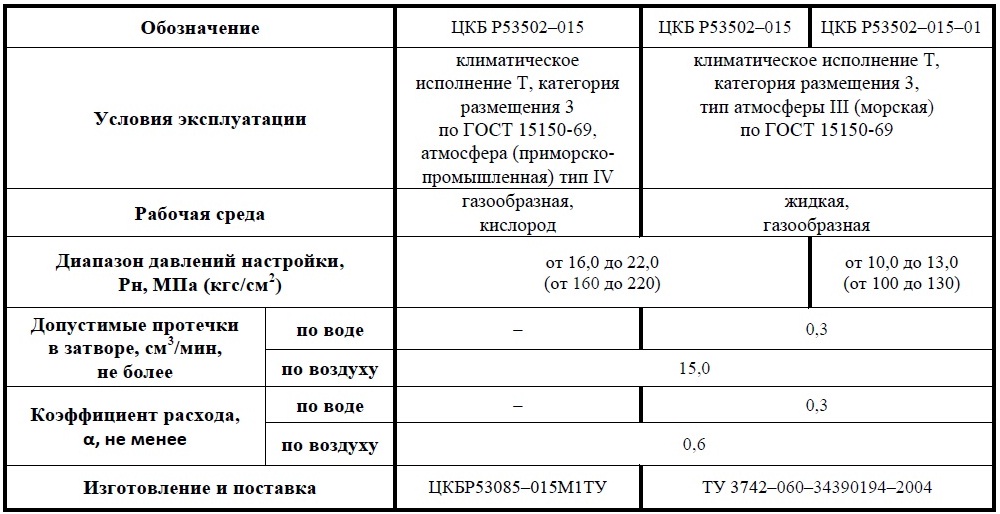

Герметичность в затворе – см. таблицу.
Уплотнение в затворе – металл по металлу (БрАЖН10-4-4 по БрБ2).
Уплотнение по штоку – сильфонное.
Присоединение к трубопроводу – фланцевое, с ответными фланцами, под приварку.
Диаметр отверстия в седле – 6 мм.
Материал корпуса/фланцев – сталь 12Х18Н9Т/12Х18Н9Т.
Масса, – 50,0 кг.
При поставке клапанов на АЭС:
Класс безопасности 4Н по ПНАЭ Г-01-011-97 (НП-001-97).
Категория сейсмостойкости – II по НП-031-01.
Тип разделки – под приварку к трубопроводу вход/выход 1-23/1-23 по ПНАЭ Г-7-009-89.
Диаметр расточки под приварку к трубопроводу, вход/выход, Dрвх/ Dрвых., мм 13/13.
Стыкуемая труба, вход/выход, Dн×S, мм 18×2,5/18×2,5.

Клапан предохранительный DN 15, PN, кгс/см2 220, № чертежа ЦКБ П53102
