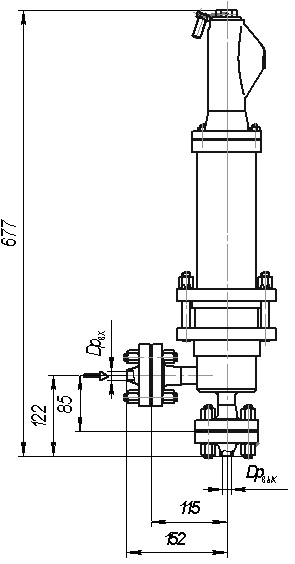

Клапан предохранительный DN 15, PN, кгс/см2 16, № чертежа ЦКБ Р53503

Назначение – для защиты оборудования и трубопроводов от превышения давления сверх
допустимого.
Условия эксплуатации – вид климатического исполнение Т, категория размещения 3,
тип атмосферы III (морская) по ГОСТ 15150-69.
Установочное положение на трубопроводе – вертикальное, колпаком вверх.
Клапан имеет узел ручного подрыва, предназначенный для подрыва при давлении во
входном патрубке клапана (0,8…1) . Рн.
Давление полного открытия Рпо, не более– 1,15·Pн.
Давление закрытия Рз, не менее – 0,9·Pн.
Противодавление Рп – 0.
Диаметр отверстия в седле – 3 мм.
Уплотнение в затворе – металл по металлу с наплавкой.
Уплотнение по штоку – сильфонное.
Коэффициент расхода, α – по воде  не менее 0,5; по воздуху  не менее 0,9.
Допустимые протечки в затворе  по воде  не более 1,0; по воздуху  не более 15.
Присоединение к трубопроводу – фланцевое с ответными фланцами под приварку.
Магистральные прокладки СНП по ТУ 38.314–25–8–91.
Материал корпуса/ответных фланцев – 08Х18Н10Т/08Х18Н10Т.

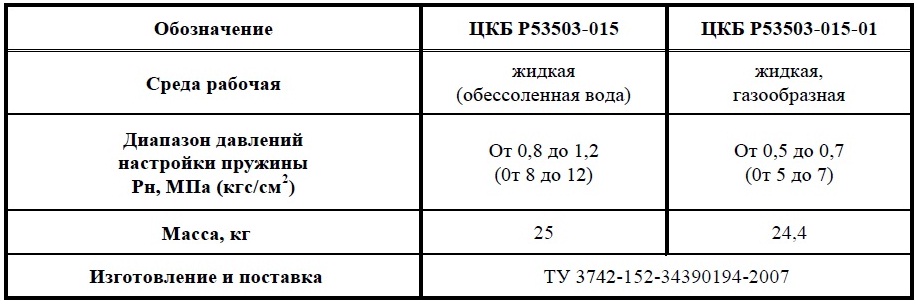

Клапан предохранительный DN 15, PN, кгс/см2 16, № чертежа ЦКБ Р53503
