  3. Клапан Dy 15; Py 20 Мпа К21002 (15нж56бк)

Клапан Dy 15; Py 20 Мпа К21002 (15нж56бк)

ПОИСК

Клапан Dy 15; Py 20 Мпа К21002 (15нж56бк) Клапан Dy 15; Py 20 Мпа К21002 (15нж56бк)

Предназначен для установки на трубопроводах в качестве запорного устройства.

Клапан Dy 15; Py 20 Мпа К21002 (15нж56бк)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ





Обозначение



Обозначение условное



Проход условный Ду, мм



Давление условное Ру, МПа (кгс/см2)



Температура рабочей среды,°С, не более



Присоединение к трубопроводу



Способ управления





Масса,кг



К21002-015

15нж56бк









15









20             (200)









200

Под            приварку





Ручной





4,0





К21002-015-03



15нж56бк1



Фланцевое



6,2





К21002-015-06



15нж956бк2



Под           приварку



Электропривод               Н-М ОЗЧ У2   ТУ 26-07-015-89



20,8





К21002-015-09



15нж956бк3





Фланцевое



23,0

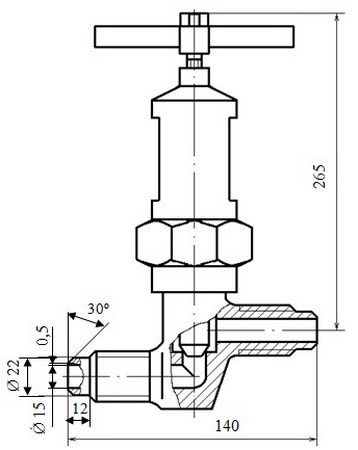

К21002-015 (15нж56бк)
Клапан Dy 15; Py 20 Мпа К21002 (15нж56бк)

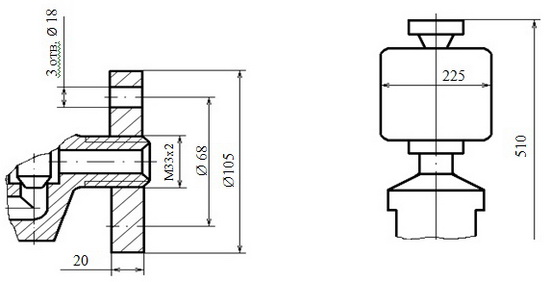

К21002-015-03 (15нж56бк1) К21002-015-06,-09 (15нж956бк2,3)
Клапан Dy 15; Py 20 Мпа К21002 (15нж56бк)

Гарантийные обязательства
Гарантийный срок эксплуатации – 12 месяцев.
Гарантийная наработка – 2000 циклов.

Пример обозначения клапана  Ду 15,  Ру 20 МПа  с патрубками под приварку и электроприводом при заказе и в документации другой продукции: “Клапан Ду 15, 15нж956бк2 (К21002-015-06) ТУ 26-07-260-2006”.
