Затвор обратный Dy 6, 15, 25, 32; Ру 3,2 МПа ВИЛН.494412.001. 003 (19Б4бк, 19Б4нж)

ПОИСК

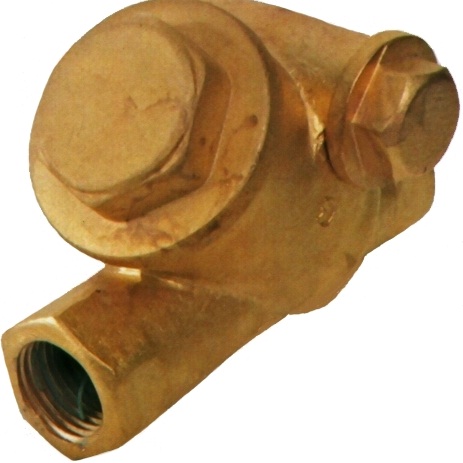

Затвор обратный Dy 6, 15, 25, 32; Ру 3,2 МПа ВИЛН.494412.001. 003 (19Б4бк, 19Б4нж) Затвор обратный Dy 6, 15, 25, 32; Ру 3,2 МПа ВИЛН.494412.001. 003 (19Б4бк, 19Б4нж)

Предназначен для установки на трубопроводах с целью предотвращения обратного потока  рабочей среды.

Затвор обратный Dy 6, 15, 25, 32; Ру 3,2 МПа ВИЛН.494412.001. 003 (19Б4бк, 19Б4нж)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Обозначение

Условное обозначение

Проход условный           Ду, мм

Пропуск среды в затворе, см3/мин,                 не более

Масса, кг

ВИЛН.494412.001

19Б4бк

6

0,5

0,42

ВИЛН.494412.002

19Б4нж

15

0,76

ВИЛН.494412.003

25

1,0

1,34

ВИЛН.494412.004

32

1,75

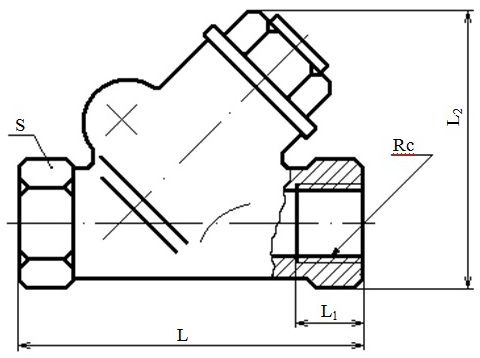

ЗАТВОР ОБРАТНЫЙ Рр 3,2 МПа (32 кгс/см2)
Затвор обратный Dy 6, 15, 25, 32; Ру 3,2 МПа ВИЛН.494412.001. 003 (19Б4бк, 19Б4нж)

Обозначение

Условное

обозначение

Проход условный Дy, мм

Rc

S

Размеры, мм

L

L1

L2

ВИЛН.494412.001

19Б4бк

6

¼

22

65

11

53

ВИЛН.494412.002

19Б4нж

15

½

32

95

15

75

ВИЛН.494412.003

25

1

41

120

11

93

ВИЛН.494412.004

32

1 ¼

50

135

13

107


Гарантийные обязательства
Гарантийный срок эксплуатации – 18 месяцев
Гарантийная наработка – 1800 циклов

Пример обозначения затвора обратного Дy 15 на Рр 3,2 МПа (32 кгс/см2) при заказе и в документации другой продукции: “Затвор обратный Дy 15  ВИЛН.494412.002 (19Б4нж) ТУ 3712-008-05749381-98”.
