Клапан запорный муфтовый латунный DN 15, 20, 25, 32; PN 1,6 МПа ВИЛН.491112.008.011 (15Б3р, 15Б1п, 15Б1бк)

ПОИСК

Клапан запорный муфтовый латунный DN 15, 20, 25, 32; PN 1,6 МПа ВИЛН.491112.008.011 (15Б3р, 15Б1п, 15Б1бк) Клапан запорный муфтовый латунный DN 15, 20, 25, 32; PN 1,6 МПа ВИЛН.491112.008.011 (15Б3р, 15Б1п, 15Б1бк)

Предназначен для установки на трубопроводах в качестве запорного устройства.

Клапан запорный муфтовый латунный DN 15, 20, 25, 32; PN 1,6 МПа ВИЛН.491112.008.011 (15Б3р, 15Б1п, 15Б1бк)

Гарантийные обязательства
Гарантийный срок эксплуатации – 18 месяцев
Гарантийная наработка – 1900 циклов

Пример записи клапана DN 15 при заказе и в документации другого изделия:
«Клапан DN 15  ВИЛН.491112.008 (15Б3р)  ТУ 3712-017-05749381-2002».

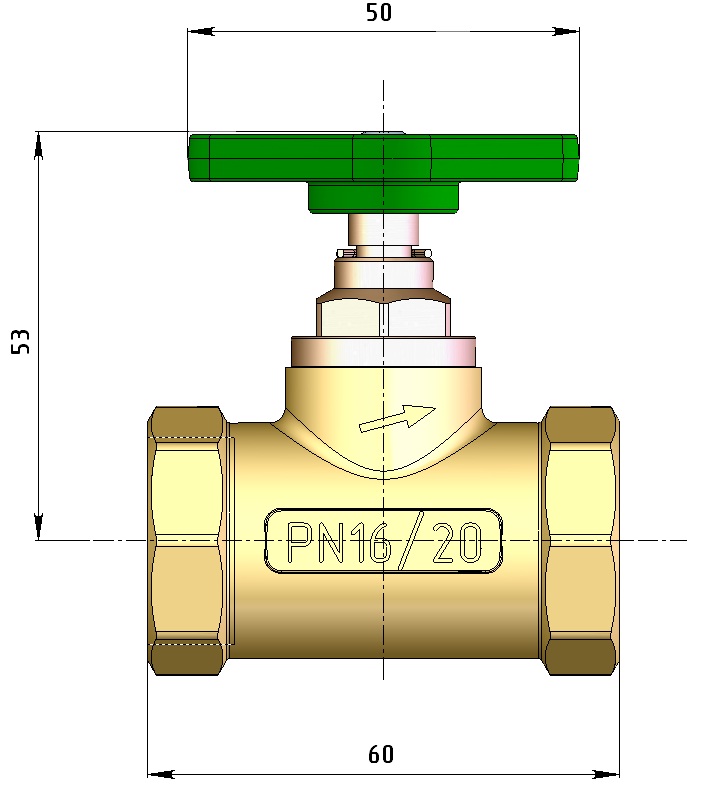

Предназначен для установки на трубопроводах в качестве запорного устройства.

Клапан запорный муфтовый латунный DN 15, 20, 25, 32; PN 1,6 МПа ВИЛН.491112.008.011 (15Б3р, 15Б1п, 15Б1бк)

Гарантийные обязательства
Гарантийный срок эксплуатации – 18 месяцев
Гарантийная наработка – 1900 циклов

Пример записи клапана DN 20 при заказе и в документации другого изделия:
«Клапан DN 20  ВИЛН.491112.009 (15Б3р)  ТУ 3712-017-05749381-2002».

Предназначен для установки на трубопроводах в качестве запорного устройства для воды и пара.

Клапан запорный муфтовый латунный DN 15, 20, 25, 32; PN 1,6 МПа ВИЛН.491112.008.011 (15Б3р, 15Б1п, 15Б1бк)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Обозначение

Условное обозначение

Номинальный диаметр

DN

Рабочая среда



Материал уплотнения

в затворе

Температура

рабочей среды

t °С, не более

Герметичность

в затворе по ГОСТ 9544-2005

Масса,

кг.

ВИЛН.491112.008

15Б3р

15

Вода, в том числе хозяйственно - питьевого назначения

Резина

90

Класс «А»

0,245

-01

15Б3рЭ

-02

15Б3рТ

-03

15Б1п

Вода, в том числе хозяйственно - питьевого назначения



Насыщенный пар

Спец. пластмасса

90







200

Класс «С»

0,250

-04

15Б1пЭ

-05

15Б1пТ

-06

15Б1бк

Насыщенный

пар

Металл по металлу

200

Класс «Д»

0,248

-07

15Б1бкЭ

-08

15Б1бкТ

ВИЛН.491112.009

15Б3р

20

Вода, в том числе хозяйственно - питьевого назначения

Резина

90

Класс «А»

0,352

-01

15Б3рЭ

-02

15Б3рТ

-03

15Б1п

Вода, в том числе хозяйственно - питьевого назначения



Насыщенный пар

Спец. пластмасса

90







200

Класс «С»

0,353

-04

15Б1пЭ

-05

15Б1пТ

-06

15Б1бк

Насыщенный пар

Металл по металлу

200

Класс «Д»

0,354

-07

15Б1бкЭ

-08

15Б1бкТ

ВИЛН.491112.010

15Б3р

25

Вода, в том числе хозяйственно - питьевого назначения

Резина

90

Класс «А»

0,60

-01

15Б3рЭ

-02

15Б3рТ

-03

15Б1п

Вода, в том числе хозяйственно - питьевого назначения



Насыщенный пар

Спец. пластмасса

90









200

Класс «С»

-04

15Б1пЭ

-05

15Б1пТ

-06

15Б1бк

Насыщенный пар

Металл по металлу

200

Класс «Д»

0,78

-07

15Б1бкЭ

-08

15Б1бкТ

ВИЛН.491112.011

15Б3р

32

Вода, в том числе хозяйственно - питьевого назначения

Резина



90

Класс «А»

0,84

-01

15Б3рЭ

-02

15Б3рТ

-03

15Б1п

Вода, в том числе хозяйственно - питьевого назначения



Насыщенный пар

Спец. пластмасса

90







200

Класс «С»

-04

15Б1пЭ

-05

15Б1пТ

-06

15Б1бк

Насыщенный пар

Металл по металлу

200

Класс «Д»

1,06

-07

15Б1бкЭ

-08

15Б1бкТ


КЛАПАН ЗАПОРНЫЙ МУФТОВЫЙ ЛАТУННЫЙ
Клапан запорный муфтовый латунный DN 15, 20, 25, 32; PN 1,6 МПа ВИЛН.491112.008.011 (15Б3р, 15Б1п, 15Б1бк)

Обозначение

Условное  обозначение

Номинальный диаметр

DN

d

L,

мм

S,

мм

H,        мм

D,            мм

ВИЛН.491112.008

15Б3р

15

G 1/2

50

25,4

75

52

-01

15Б3рЭ

-02

15Б3рТ

-03

15Б1п

-04

15Б1пЭ

-05

15Б1пТ

-06

15Б1бк

-07

15Б1бкЭ

-08

15Б1бкТ

ВИЛН.491112.009

15Б3р

20

G 3/4

60

32

-01

15Б3рЭ

-02

15Б3рТ

-03

15Б1п

-04

15Б1пЭ

-05

15Б1пТ

-06

15Б1бк

-07

15Б1бкЭ

-08

15Б1бкТ

ВИЛН.491112.010

15Б3р

25

G 1

80

41

96

65

-01

15Б3рЭ

-02

15Б3рТ

-03

15Б1п

-04

15Б1пЭ

-05

15Б1пТ

-06

15Б1бк

80

-07

15Б1бкЭ

-08

15Б1бкТ

ВИЛН.491112.011

15Б3р

32

G

95

50

96







80

-01

15Б3рЭ

-02

15Б3рТ

-03

15Б1п

-04

15Б1пЭ

-05

15Б1пТ

-06

15Б1бк

100

-07

15Б1бкЭ

-08

15Б1бкТ


Гарантийные обязательства
Гарантийный срок эксплуатации – 18 месяцев
Гарантийная наработка – 1900 циклов

Пример записи клапана DN 25 при заказе и в документации другого изделия:
«Клапан DN 25  ВИЛН.491112.010 (15Б3р)  ТУ 3712-017-05749381-2002».
