Клапан мембранный Dy 6, 10, 15; Pp От 6,65 10-4 до 1,8 МПа Т26198 (13нж828р СВМ12Ж(Г)

ПОИСК

Клапан мембранный Dy 6, 10, 15; Pp От 6,65 10-4 до 1,8 МПа Т26198 (13нж828р СВМ12Ж(Г) Клапан мембранный Dy 6, 10, 15; Pp От 6,65 10-4 до 1,8 МПа Т26198 (13нж828р СВМ12Ж(Г)

Предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением на трубопро-водах холодильных установок морских судов с неограниченным районом плавания, удовлетворяющие «Правилам Морского Регистра судоходства».

Клапан мембранный Dy 6, 10, 15; Pp От 6,65 10-4 до 1,8 МПа Т26198 (13нж828р СВМ12Ж(Г)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Обозначение

Тип

Проход условный Ду, мм

Условное обозначение

Рабочая среда

Температура рабочей среды, °С

Масса, кг

Т 26198-01.006

СВМ12Ж-6С

6

13нж828р

Жидкий хладон-12 с маслом                      ХФ12-16,              содержание масла до 10%

от –2 до +45

2,4

Т 26198-02.006

13нж828р1

Т 26198-03.006

13нж828р2

Т 26198-04.006

13нж828р3

Т 26198-05.006

13нж828р4

Т 26198-06.006

13нж828р5

Т 26198-01.010

СВМ12Ж-10С

10

13нж828р

2,5



Т 26198-02.010

13нж828р1

Т 26198-03.010

13нж828р2

Т 26198-04.010

13нж828р3

Т 26198-05.010

13нж828р4

Т 26198-06.010

13нж828р5

Т 26198-07.010

СВМ12Г-10С

13нж828р6

Газообразный хладон-12 с маслом ХФ 12-16,           содержание масла до 10%

от 20 до 60

Т 26198-08.010

13нж828р7

Т 26198-09.010

13нж828р8

Т 26198-10.010

13нж828р9

Т 26198-11.010

13нж828р10

Т 26198-12.010

13нж828р11

Т 26198-01.015

СВМ12Ж-15С

15

13нж828р

Жидкий         хладон- 12          с маслом                      ХФ12-16,              содержание масла до 10%

от –2 до +45

2,8

Т 26198-02.015

13нж828р1

Т 26198-03.015

13нж828р2

Т 26198-04.015

13нж828р3

Т 26198-05.015

13нж828р4

Т 26198-06.015

13нж828р5

Т 26198-07.015

СВМ12Г-15С

13нж828р6

Газообразный хладон-12 с маслом ХФ 12-16,           содержание масла до 10%

от 20 до 60

Т 26198-08.015

13нж828р7

Т 26198-09.015

13нж828р8

Т 26198-10.015

13нж828р9

Т 26198-11.015

13нж828р10

Т 26198-12.015

13нж828р11

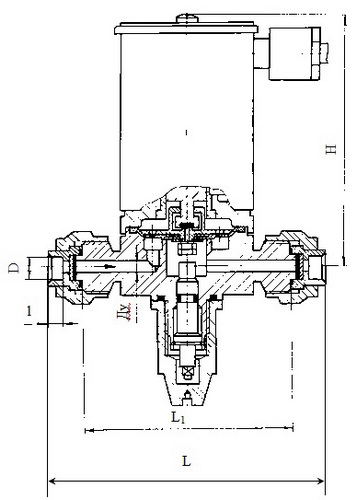

КЛАПАН МЕМБРАННЫЙ С ЭЛЕКТРОМАГНИТНЫМ ПРИВОДОМ
Клапан мембранный Dy 6, 10, 15; Pp От 6,65 10-4 до 1,8 МПа Т26198 (13нж828р СВМ12Ж(Г)

Обозначение

Размеры в мм

Ду

D

L

L1

l

H

Т 26198-00.006

6

9,5

130

100

7

135

Т 26198-00.010

10

12,2

138

102

9

Т 26198-00.015

15

18,25

160

115

13

140


Гарантийные обязательства
Гарантийный срок эксплуатации – 24 месяца.
Гарантийная наработка – 100 000 циклов.

Пример обозначения клапана Ду 15 для жидкого хладона-12 с маслом ХФ 12-16 на напряжение 220 В переменного тока при заказе и в документации другой продукции: « Клапан Ду 15, СВМ12Ж-15С, 13нж828р4 (Т 26198-05.015) ТУ 26-07-195-77».

КЛАПАН МЕМБРАННЫЙ С ЭЛЕКТРОМАГНИТНЫМ ПРИВОДОМ

Обозначение

Обозначение исполнения электромагнита

Характеристика электромагнита

Род тока

Напряжение В

Мощность

Частота, Гц

Т 26198-01.006

Т 098.030  -01

Постоянный

24

20 Вт

-

Т 26198-02.006

-02

110

Т 26198-03.006

-03

220

Т 26198-04.006

-04

Переменный

127

40 В×А

50

Т 26198-05.006

-05

220

Т 26198-06.006

-06

380

Т 26198-01.010

Т 098.030  -01

Постоянный

24

20 Вт

-

Т 26198-02.010

-02

110

Т 26198-03.010

-03

220

Т 26198-04.010

-04

Переменный

127

40 В×А

50

Т 26198-05.010

-05

220

Т 26198-06.010

-06

380

Т 26198-07 010

-07

Постоянный

24

20 Вт

-

Т 26198-08.010

-08

110

Т 26198-09.010

-09

220

Т 26198-10.010

-10

Переменный

127

40 В×А

50

Т 26198-11.010

-11

220

Т 26198-12.010

-12

380

Т 26198-01.015

Т 098.030  -01

Постоянный

24

20 Вт

-

Т 26198-02.015

-02

110

Т 26198-03.015

-03

220

Т 26198-04.015

-04

Переменный

127

40 В×А

50

Т 26198-05.015

-05

220

Т 26198-06.015

-06

380

Т 26198-07.015

-07

Постоянный

24

20 Вт

-

Т 26198-08.015

-08

110

Т 26198-09.015

-09

220

Т 26198-10.015

-10

Переменный

127

40 В×А

50

Т 26198-11.015

-11

220

Т 26198-12.015

-12

380
