Клапан электромагнитный DN 10, 15; Pp 2,5 МПа ВИЛН.492172.016, 017 (КЭМ-10, КЭМ-15)

ПОИСК

Клапан электромагнитный DN 10, 15; Pp 2,5 МПа ВИЛН.492172.016, 017 (КЭМ-10, КЭМ-15) Клапан электромагнитный DN 10, 15; Pp 2,5 МПа ВИЛН.492172.016, 017 (КЭМ-10, КЭМ-15)

Предназначен  для  использования в качестве запорного устройства с дистанционным электрическим управлением на трубопроводах  различных систем.

Клапан электромагнитный DN 10, 15; Pp 2,5 МПа ВИЛН.492172.016, 017 (КЭМ-10, КЭМ-15)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Обозначение

Условное обозначение

Проход условный DN

Материал основных деталей

Температура рабочей среды, ºС

Исполнение

Масса, кг

ВИЛН.492172.016

КЭМ-10

10

Ст. 3 сп

От 1 до 100 (вода)

Без ручного дублера

1,00

-01

-01

Сталь 12Х18Н9Т

-02

-02

Латунь ЛС 59-1

1,03

-03

-03

Ст. 3 сп

С ручным дублером

1,04

-04

-04

Сталь 12Х18Н9Т

-05

-05

Латунь ЛС 59-1

1,07

-06

-06

Ст. 3 сп

Без ручного дублера

1,00

-07

-07

Сталь 12Х18Н9Т

От –20 до +100 (воздух, газы)

-08

-08

Латунь ЛС 59-1

1,03

-09

-09

Ст. 3 сп

С ручным дублером

1,04

-10

-10

Сталь 12Х18Н9Т

-11

-11

Латунь ЛС 59-1

1,07

ВИЛН.492172.017

КЭМ-15

15

Ст. 3 сп

Без ручного дублера

1,02

-01

-01

Сталь 12Х18Н9Т

-02

-02

Латунь ЛС 59-1

1,05

-03

-03

Ст. 3 сп

С ручным дублером

1,06

-04

-04

Сталь 12Х18Н9Т

-05

-05

Латунь ЛС 59-1

1,09

-06

-06

Ст. 3 сп

Без ручного дублера

1,02

-07

-07

Сталь 12Х18Н9Т

-08

-08

Латунь ЛС 59-1

1,05

-09

-09

Ст. 3 сп

С ручным дублером

1,06

-10

-10

Сталь 12Х18Н9Т

-11

-11

Латунь ЛС 59-1

1,09


КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ Рр 2,5 МПа (25 кгс/см2)
Клапан электромагнитный DN 10, 15; Pp 2,5 МПа ВИЛН.492172.016, 017 (КЭМ-10, КЭМ-15)

Гарантийные обязательства
Гарантийный срок эксплуатации – 12 месяцев.
Гарантийная наработка – 120000 циклов.

Пример обозначения клапана электромагнитного DN 10, Рр 2,5 МПа, из стали 3, без ручно-го дублера, с номинальным напряжением 220 В постоянного тока при заказе и в документации другой продукции: «Клапан электромагнитный DN 10   КЭМ-10-06 (ВИЛН.492172.016 -06)   220 В постоянного тока ТУ 3742-022-05749381-2000».

КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ Рр 2,5 МПа (25 кгс/см2)

Обозначение

Условное обозначение

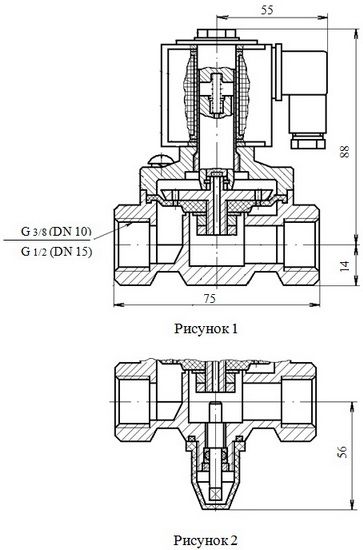

Рисунок



Характеристики электромагнита

Переменный ток

Постоянный ток

Напряжение, В

Частота, Гц

Мощность, В·А

Напряжение, В

Мощность, Вт

ВИЛН.492172.016

КЭМ-10

1

24, 127, 220, 380



220

50





60

30

-

-

-01

-01

-02

-02

-03

-03

2

-04

-04

-05

-05

-06

-06

1

-

-

-

12, 24, 110, 220

18

-07

-07

-08

-08

-09

-09

2

-10

-10

-11

-11

ВИЛН.492172.017

КЭМ-15

1

24, 127, 220, 380



220

50





60

30

-

-

-01

-01

-02

-02

-03

-03

2

-04

-04

-05

-05

-06

-06

1

-

-

-

12, 24, 110, 220

18

-07

-07

-08

-08

-09

-09

2

-10

-10

-11

-11


СХЕМЫ ПОДКЛЮЧЕНИЯ
