Затвор обратный по КПЛВ.494446.001 ТУ КПЛВ.494446.001, КПЛВ.494456.001, КПЛВ.494456.002

Технические условия

КПЛВ.494446.001ТУ

Сертификат соответствия

РОСС  RU.АЯ27.В21303

с 27.02.2009 по 26.02.2012

Разрешение на применение

РРС 00-34069

с 29.04.2009 по 29.04.2014

Номинальный диаметр, DN, мм

50; 65; 80;

Давление номинальное, РN МПа

До 16,0

Герметичность затвора:
допустимые протечки
см?/мин, по воде

Ду, мм

50

65

80

РN,
МПа

4,0

3

4

6

16,0

1

2

3

Коэффициент гидравлического сопротивления

не более 2,5

Скорость рабочей среды (max)

Тип среды

Газообразная среда

Жидкая среда

м/с

15,0

2,5

Перепад давления, необходимый для открытия затвора, ?Р не более МПа

0,05

Рабочая среда

жидкая и газообразная; взрывопожароопасная; токсичная;
агрессивная, к которой материал деталей коррозионностоек

Температура рабочей среды, °С

Ст. 20

Ст. 09Г2С

Ст.12Х18Н9Т
10Х17Н13М3Т

от – 40 до +300

от – 60 до +300

от – 60 до +350

Климатическое исполнение

У1

ХЛ1

Температура окружающей среды, °С

от – 40 до + 45

от – 60 до + 45

Направление подачи рабочей среды

Под захлопку

Установочное положение

От горизонтального до вертикального по инструкции

Присоединение к трубопроводу

Под приварку

Корпус,
Заглушка оси

исп. У1

исп. ХЛ1

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н9Т

Сталь 10Х17Н13М3Т

Ось

Сталь 45

Сталь 14Х17Н2

Захлопка

Сталь 12Х18Н9Т

Седло

Наплавка

Назначенный срок службы, лет

20

Назначенный ресурс, циклов

3000

Средняя наработка на отказ, не менее циклов

500

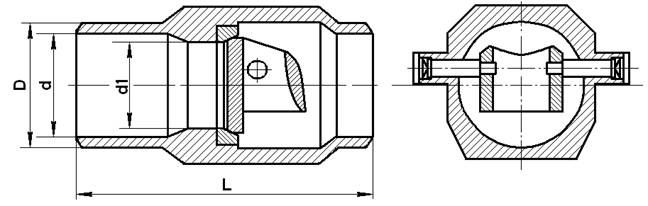

Обозначение

Исполнение

DN

PN

D

d

d1

L

Масса

КПЛВ.494446.001-00; -01; -02; -03

50

До 16,0

58

47

40

150

1,7

КПЛВ.494456.001-00; -01; -02; -03

65

До 16,0

77

66

57

150

4,0

КПЛВ.494456.002-00; -01; -02; -03

80

До 16,0

89

78

66

200

3,1
