| Технические условия | КПЛВ.494446.001ТУ | |
| Сертификат соответствия | РОСС RU.АЯ27.В21303 | с 27.02.2009 по 26.02.2012 |
| Разрешение на применение | РРС 00-34069 | с 29.04.2009 по 29.04.2014 |
| Номинальный диаметр, DN, мм | 50; 65; 80; | ||||
| Давление номинальное, РN МПа | 1,0; 1,6; 2,5; 4,0 | ||||
| Герметичность затвора: допустимые протечки, по воде | Ду, мм | 50 | 65 | 80 | |
| см/мин | 3 | 4 | 6 | ||
| Коэффициент гидравлического сопротивления | не более 2,5 | ||||
| Скорость рабочей среды (max) | Тип среды | Газообразная среда | Жидкая среда | ||
| м/с | 15,0 | 2,5 | |||
| Перепад давления, необходимый для открытия затвора, ?Р не более МПа | 0,05 | ||||
| Рабочая среда | жидкая и газообразная; взрывопожароопасная; токсичная; | ||||
| Температура | Материал | Ст. 20 | Ст. 09Г2С | Ст.12Х18Н9Т | 06ХН28МДТ |
| фл.исп. 1 | от – 40 до +300 | от – 60 до +300 | от – 60 до +350 | от – 60 до +200 | |
| фл.исп. 9Ф | от – 40 до +250 | от – 60 до +250 | от – 60 до +250 | ||
| Климатическое исполнение | У1 | ХЛ1 | |||
| Температура окружающей среды, °С | от – 40 до + 45 | от – 60 до + 45 | |||
| Направление подачи рабочей среды | Под захлопку | ||||
| Установочное положение | От горизонтального до вертикального по инструкции | ||||
| Присоединение к трубопроводу | Фланцевое стяжное | ||||
| Корпус, фланец | исп. У1 | исп. ХЛ1 | |||
| Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н9Т | Сталь 10Х17Н13М3Т | Сплав 06ХН28МДТ | |
| Ось | Сталь 45 | Сталь 14Х17Н2 | |||
| Захлопка | Сталь 12Х18Н9Т | ||||
| Уплотнение оси | К270 | Сталь 12Х18Н10Т | Фторопласт 4 | ||
| Седло | Наплавка | ||||
| Назначенный срок службы, лет | 20 |
| Назначенный ресурс, циклов | 3000 |
| Средняя наработка на отказ, не менее циклов | 500 |

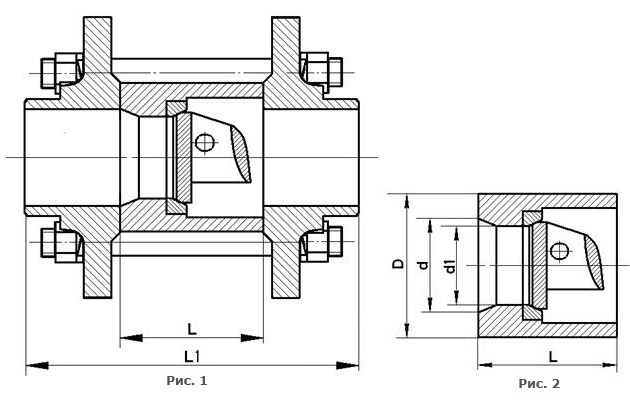

Обозначение | Исполнение | DN | PN | Рис. | Фл. исп.* | D | d | d1 | L | L1 | Масса |
| КПЛВ.494446.001-04; -05; -06; -07; -08 | 50 | 1,0 | 1 | 1 | 105 | 49 | 40 | 56 | - | 2,9 | |
| КПЛВ.494446.001-09; -10; -11; -12; -13 | 9Ф | 150 | 2,8 | ||||||||
| КПЛВ.494446.001-14; -15; -16; -17; -18 | 2 | 1 | - | 9,4 | |||||||
| КПЛВ.494446.001-19; -20; -21; -22; -23 | 9Ф | 150 | |||||||||
| КПЛВ.494456.001-04; -05; -06; -07; -08 | 65 | 1,0 | 1 | 1 | 125 | 66 | 57 | 78 | - | 4,5 | |
| КПЛВ.494446.001-09; -10; -11; -12; -13 | 9Ф | 175 | 4,52 | ||||||||
| КПЛВ.494446.001-14; -15; -16; -17; -18 | 2 | 1 | - | 14,14 | |||||||
| КПЛВ.494446.001-19; -20; -21; -22; -23 | 9Ф | 175 | |||||||||
| КПЛВ.494456.002-04; -05; -06; -07; -08 | 80 | 1,0 | 1 | 1 | 140 | 78 | 66 | 86 | - | 8,3 | |
| КПЛВ.494446.001-09; -10; -11; -12; -13 | 9Ф | 200 | 8,0 | ||||||||
| КПЛВ.494446.001-14; -15; -16; -17; -18 | 2 | 1 | - | 20,2 | |||||||
| КПЛВ.494446.001-19; -20; -21; -22; -23 | 9Ф | 200 | |||||||||
