Технические условия | ТУ 3742-003-26002255-95 | |
Сертификат соответствия | РОСС RU.АЯ27.В21251 | с 22.12.2008 по 21.12.2011 |
Разрешение на применение | РРС 00-34069 | с 29.04.2009 по 29.04.2014 |
Номинальный диаметр, DN мм | 6; 10; 20 | ||
Давление номинальное, PN МПа | 0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0 | ||
Герметичность затвора | по классу «А» или «В» ГОСТ 9544-93 | ||
Усилие, необходимое для открытия (закрытия), Мкр не более, Нм | DN мм | 6; 10 | 20 |
Мкр Нм | 15 | 30 | |
Нормальное положение затвора | полностью «открыто» |
Рабочая среда | жидкая и газообразная; |
Температура рабочей среды, °С | от – 50 (– 200*) до +50** |
Климатическое исполнение | У1*** |
Температура окружающей среды, °С | от – 40*** до + 45 |
Направление подачи рабочей среды | Любое |
Установочное положение | Любое |
Присоединение к трубопроводу | Штуцерное по внутр. конусу по типу ГОСТ 16039 |
Корпус | 6; 10 | 20 |
Сталь 12Х18Н10Т | ||
Ниппель | Сталь 12Х18Н10Т | |
Сильфон | Сталь 12Х18Н10Т | |
Шток | Сталь 12Х25Н16Г7АР | |
Втулка резьбовая | Бронза БрАЖН 10-4-4 | Бронза БрАЖМц 10-3-1,5 |
Золотник | Бронза БрАЖМц 10-3-1,5 | Сталь 12Х18Н10Т |
Втулка золотника | --- | Бронза БрАЖМц 10-3-1,5 |
Уплотнение золотника | Фторопласт 4 | |
Уплотнение корпуса | Фторопласт 4 |
Назначенный срок службы, лет | 10 |
Назначенный ресурс, циклов | 5000 |
Средняя наработка на отказ, не менее циклов | 2000 |

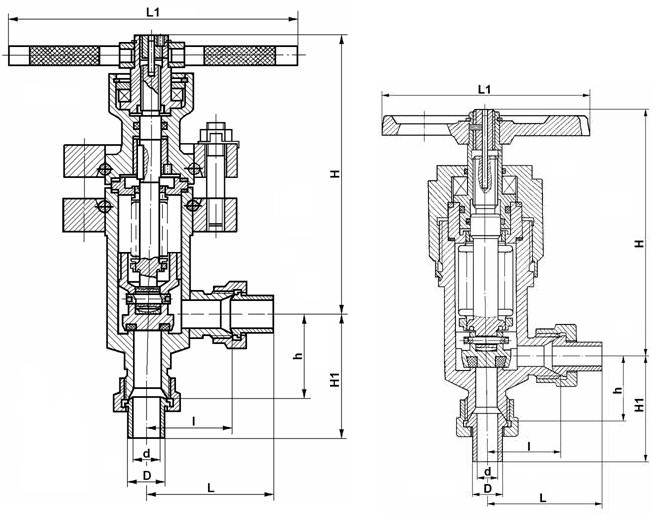

Обозначение | DNмм | РNмм | Рис. | Dмм | d | lмм | Lмм | L1мм | Hмм | hмм | H1мм | Массакг |
М29-027-006 | 6 | До 20,0 | 1 | 8,5 | 6 | 35 | 51 | 100 | 134 | 32 | 48 | 1,7 |
М29-027-010 | 10 | 1 | 14,5 | 10 | 55 | 52 | 1,7 | |||||
М29-027-020 | 20 | 2 | 26,5 | 20 | 60 | 90 | 210 | 216 | 60 | 90 | 9,5 |
