Клапан сальниковый угловой Уплотнение мет/мет по ВНИЛ.491216.025 ТУ

Технические условия

ВНИЛ.491216.025 ТУ

Сертификат соответствия

РОСС RU.АЯ27.В21218

с 03.12.2008 по 04.11.2011

Разрешение на применение

РРС 00-33138

с 16.02.2009 по 16.02.2014

Номинальный диаметр, DN мм

15; 25; 32; 40; 50

Давление номинальное, PN МПа

10,0; 16,0; 20,0; 32,0

Герметичность затвора

по классу «В» ГОСТ 9544-93

Усилие на шпинделе, необходимое для открытия (закрытия), не более

DN мм

15

25

32

40

50

Мкр Нм

146

160

233

331

583

Нормальное положение затвора

От полностью «открыто»
до полностью «закрыто»

Рабочая среда

жидкая и газообразная, к которой
материал деталей коррозионностоек

Температура рабочей среды, °С

Сталь 20

Сталь 12Х1МФ

Сталь 15ХМ
Сталь 12Х18Н9Т
Сталь 10Х17Н13М3Т

от – 40 до +375

от – 20 до +425

от – 40 до +425

Климатическое исполнение

У1

Температура окружающей среды, °С

от – 40 до + 45

Направление подачи рабочей среды

Под золотник

Установочное положение

Любое

Присоединение к трубопроводу

Фланцевое по ГОСТ 9399-81 под линзовую прокладку

Корпус

Сталь 20

Сталь 15ХМ

Сталь 12Х1МФ

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Шток

Сталь 20Х13
с наплавкой

Сталь 15ХМ
с наплавкой

Сталь 12Х1МФ
с наплавкой

12Х18Н9Т
с наплавкой

10Х17Н13М3Т
с наплавкой

Седло

Наплавка

Стойка

Сталь 40Х

Гайка сальника

Сталь 35

Пластина

Сталь 40Х

Сальник

Терморасширенный графит

Назначенный срок службы, лет

10

Назначенный ресурс, циклов

1500

Назначенная наработка на отказ, циклов

800

Наименование

Исполнение

DN

мм

PN

МПа

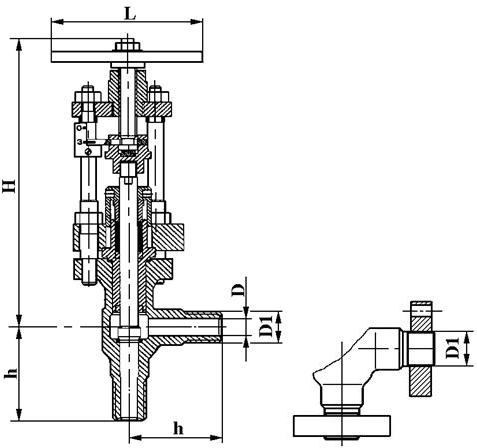

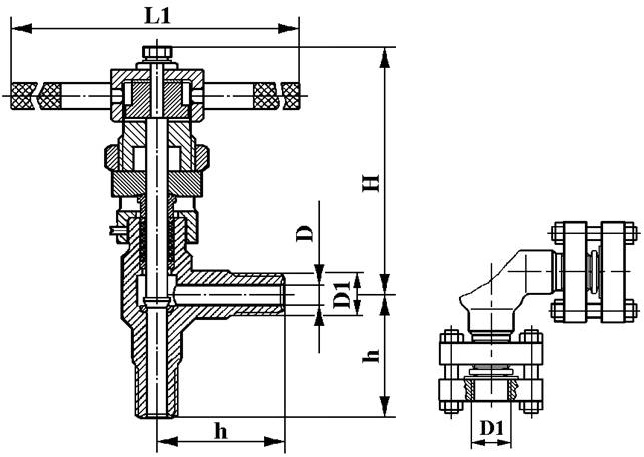

Рис.

D

мм

D1/

Фланец*

L

мм

Н

мм

h

мм

Масса

кг

ВНИЛ.491216.015-00; -01; -02; -03; -05

15

До 32,0

1

15

М33х2

380

300

95

5,3

ВНИЛ.491216.015-10; -11; -12; -13; -15

2

7,5

ВНИЛ.491216.015-20; -21; -22; -23; -25

3

10,7

Наименование

Исполнение

DN

мм

PN

МПа

Рис.

D

мм

D1/

Фланец*

L

мм

Н

мм

h

мм

Масса

кг

ВНИЛ.491216.025-00; -01; -02; -03; -05

25

До 32,0

1

25

М42х2

450

375

110

20,0

ВНИЛ.491216.025-10; -11; -12; -13; -15

2

23,5

ВНИЛ.491216.025-20; -21; -22; -23; -25

3

28,0

ВНИЛ.491216.032-00; -01; -02; -03; -05

32

До 32,0

1

32

М48х2

600

490

120

35,0

ВНИЛ.491216.025-10; -11; -12; -13; -15

2

43,2

ВНИЛ.491216.025-20; -21; -22; -23; -25

3

56,2

ВНИЛ.491216.040-00; -01; -02; -03; -05

40

До 32,0

1

40

М64х3

600

490

150

39,5

ВНИЛ.491216.025-10; -11; -12; -13; -15

2

48,0

ВНИЛ.491216.025-20; -21; -22; -23; -25

3

60,0

ВНИЛ.491216.050-00; -01; -02; -03; -05

50

До 32,0

1

50

М80х3

900

550

200

54,2

ВНИЛ.491216.025-10; -11; -12; -13; -15

2

68,4

ВНИЛ.491216.025-20; -21; -22; -23; -25

3

83,2
