Клапан сильфонный Уплотнение мет/мет по ТУ 3742-017-49149890-2003

ПОИСК

Клапан сильфонный Уплотнение мет/мет по ТУ 3742-017-49149890-2003 Клапан сильфонный Уплотнение мет/мет по ТУ 3742-017-49149890-2003

Клапан сильфонный запорный

Предназначены в качестве запорных устройств на технологических линиях газовой, нефтяной, нефтехимической, химической и  других отраслях промышленности.

Клапан сильфонный Уплотнение мет/мет по ТУ 3742-017-49149890-2003

Сведения об изделии

Технические условия

ТУ3742-017-49149890-2003

Сертификат соответствия

POCC RU.АВ93.В00001

с 13.05.2010 по 12.05.2013

Разрешение на применение

РРС 00-37347

с 21.01.2010 по 21.01.2015


Технические характеристики

Диаметр номинальный, DN мм

15; 20; 25

Давление номинальное, PN МПа

0,6;  1,0;  1,6;  2,5;  4,0;  6,3;  10,0;  16,0

Герметичность затвора

по классу «А» или «В» ГОСТ 9544-93

Усилие на шпинделе, необходимое
для открытия (закрытия), не более

DN мм

15

20

25

Мкр Нм

27

Нормальное положение затвора

От полностью «открыто»
до полностью «закрыто»


Условия эксплуатации

Рабочая среда

жидкая и газообразная;
взрывопожароопасная; токсичная; агрессивная,
к которой материал деталей коррозионностоек

Температура рабочей среды, °С

от – 40 до +300

от – 60 до +300

Климатическое исполнение

У1

УХЛ1

Температура окружающей среды, °С

от – 40 до + 45

от – 60 до + 45

Направление подачи рабочей среды

Под золотник

Установочное положение

Любое

Присоединение к трубопроводу

Муфтовое, Под приварку, Фланцевое


Материалы основных деталей

Корпус

исп. У1

исп. УХЛ1

исп. У1*

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Стойка

Сталь 20

Сталь 09Г2С

Золотник

Сталь 12Х18Н10Т с наплавкой

Седло

Наплавка

Сильфон

Сталь 12Х18Н10Т

Уплотнение корпуса

Сталь 10

Сталь 12Х18Н10Т


Показатели надежности


Назначенный срок службы, не менее лет

20

Назначенный ресурс, не менее циклов

3000

Средняя наработка на отказ, не менее циклов

1500


Клапан сильфонный Уплотнение мет/мет по ТУ 3742-017-49149890-2003

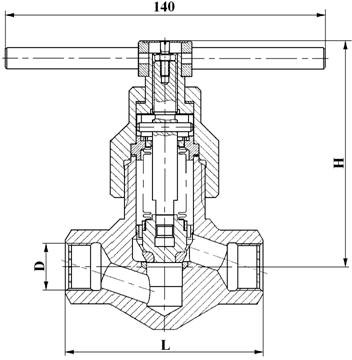

Клапан муфтовый

Обозначение

Исполнение

DN

мм

PN
МПа

D

мм

L

мм

H

мм

Масса кг

КПЛВ.491146.023-00;  -01;  -02

15

От 0,6
До 16,0

G ?

90

127

1,1

КПЛВ.491146.024-00;  -01;  -02

20

G ?

110

127

2,33

КПЛВ.491146.021-00;  -01;  -02

25

G 1

130

126

2,9

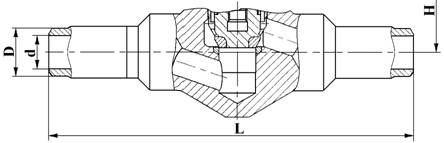

Клапан сильфонный Уплотнение мет/мет по ТУ 3742-017-49149890-2003



Обозначение

Исполнение

DN

мм

PN
МПа

D

мм

d мм

L

мм

H

мм

Масса кг

КПЛВ.491146.023-03;  -04;  -05

15

От 0,6
До 16,0

19

12

175

127

2,35

КПЛВ.491146.024-03;  -04;  -05

20

26

18

190

127

2,86

КПЛВ.491146.021-03;  -04;  -05

25

33

25

200

126

3,4

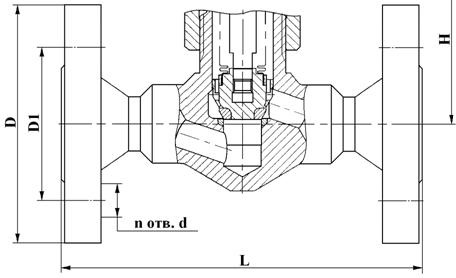

Клапан сильфонный Уплотнение мет/мет по ТУ 3742-017-49149890-2003



Обозначение

Исполнение

DN

мм

PN
МПа

Фл.

исп.*

D

мм

D1

мм

d

мм

n

L

мм

H

мм

Масса

кг

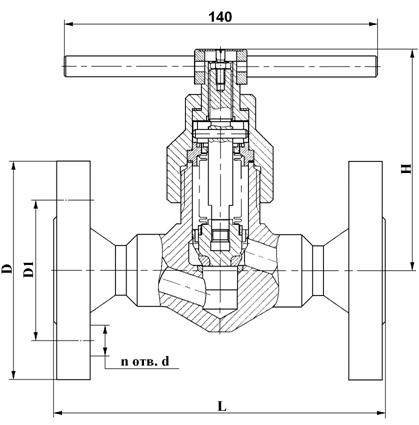

КПЛВ.491146.023-42;  -43;  -44

15

1,6

1

95

65

14

4

130

127

3,4

КПЛВ.491146.023-36;  -37;  -38

2,5
4,0

3,5

КПЛВ.491146.023-33;  -34;  -35

1,6

3

3,4

КПЛВ.491146.023-27;  -28;  -29

2,5
4,0

3,5

КПЛВ.491146.023-21;  -22;  -23

1,6

5

3,4

КПЛВ.491146.023-15;  -16;  -17

2,5
4,0

3,5

КПЛВ.491146.024-42;  -43;  -44

20

1,6

1

105

75

14

4

130

127

3,9

КПЛВ.491146.024-36;  -37;  -38

2,5
4,0

4,2

КПЛВ.491146.024-33;  -34;  -35

1,6

3

3,9

КПЛВ.491146.024-27;  -28;  -29

2,5
4,0

4,2

КПЛВ.491146.024-21;  -22;  -23

1,6

5

3,9

КПЛВ.491146.024-15;  -16;  -17

2,5
4,0

4,2

КПЛВ.491146.021-42;  -43;  -44

25

1,6

1

115

85

14

4

160

126

4,3

КПЛВ.491146.021-36;  -37;  -38

2,5
4,0

КПЛВ.491146.021-33;  -34;  -35

1,6

3

КПЛВ.491146.021-27;  -28;  -29

2,5
4,0

КПЛВ.491146.021-21;  -22;  -23

1,6

5

КПЛВ.491146.021-15;  -16;  -17

2,5
4,0


Клапан сильфонный Уплотнение мет/мет по ТУ 3742-017-49149890-2003



Обозначение

Исполнение

DN

мм

PN
МПа

Фл.

исп.*

D

мм

D1

мм

d

мм

n

L

мм

H

мм

Масса

кг

КПЛВ.491146.023-24;  -25;  -26

15

6,3

3

105

75

14

4

175

127

4,7

КПЛВ.491146.023-12;  -13;  -14

5

КПЛВ.491146.023-09;  -10;  -11

10,0

4,9

КПЛВ.491146.023-06;  -07;  -08

6,3

7

10,0

16,0

КПЛВ.491146.024-24;  -25;  -26

20

6,3

3

125

90

18

4

175

5,04

КПЛВ.491146.024-12;  -13;  -14

5

КПЛВ.491146.024-09;  -10;  -11

10,0

6,4

КПЛВ.491146.024-06;  -07;  -08

6,3

7

10,0

16,0

КПЛВ.491146.021-24;  -25;  -26

25

6,3

3

135

100

18

4

200

126

5,4

КПЛВ.491146.023-12;  -13;  -14

5

КПЛВ.491146.023-09;  -10;  -11

10,0

6,7

КПЛВ.491146.021-06;  -07;  -08

6,3

7

10,0

16,0
