Затворы дисковые регулирующие ИА 99071-200, ИА 99071-250, ИА 99071-300, ИА 99071-400 ТУ 26-07-309-82

ПОИСК

Затворы дисковые регулирующие ИА 99071-200, ИА 99071-250, ИА 99071-300, ИА 99071-400 ТУ 26-07-309-82 Затворы дисковые регулирующие ИА 99071-200, ИА 99071-250, ИА 99071-300, ИА 99071-400 ТУ 26-07-309-82

ОПИСАНИЕ:

Затворы выполнены в бесфланцевом и фланцевом исполнении, с ручным и дистанционным управлением от пневмопривода.

Затворы дисковые регулирующие ИА 99071-200, ИА 99071-250, ИА 99071-300, ИА 99071-400 ТУ 26-07-309-82


НАЗНАЧЕНИЕ:

Затворы предназначены для установки на трубопроводах в качестве регулирующих устройств.

Затворы дисковые регулирующие ИА 99071-200, ИА 99071-250, ИА 99071-300, ИА 99071-400 ТУ 26-07-309-82


МОНТАЖ:

Затворы устанавливаются между фланцами трубопровода. Размеры фланцев трубопровода по ГОСТ 12820-80, присоединительные размеры фланцев по ГОСТ 12815-80, исполнение 1.

Обозначение

Табличная фигура

Ном. диаметр, DN (мм)

Ном. давление, PN (МПа)

Рабочая среда

Темп. рабочей среды, Со

Материал основных деталей

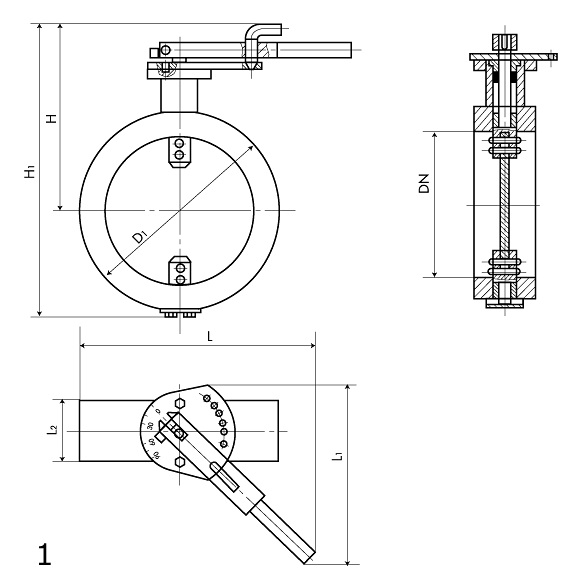

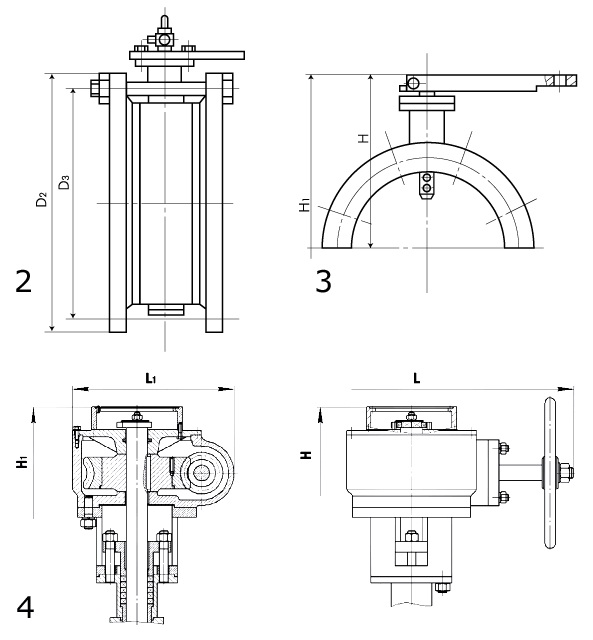

Рис. №




ИА 99071-200

32с24бк

200

1.6

Природный газ по ГОСТ 5542-87, плотностью Р = 0,77 кг/м3 динамической вязкостью при нормальной температуре М =11,02х107 кгс с/м2 и воздух плотностью Р = 1,293 кг/м3 динамической вязкостью при нормальной температуре М =13,4х107 кгс с/м2

от - 10 до + 100

Сталь 20

1



-01

32с24бк1

2



-02

32с024бк

1, 3



-03

32с024бк1

2, 3



-04

32лс24бк

Сталь 09Г2С

1



-05

32лс24бк1

2



ИА 99071-250

32с24бк

250

Сталь 20

1



-01

32с24бк1

2



-02

32с024бк

1, 3



-03

32с024бк1

2, 3



-04

32лс24бк

Сталь 09Г2С

1



-05

32лс24бк1

2



ИА 99071-300

32с24бк

300

Сталь 20

1



-01

32с24бк1

2



-02

32с024бк

1, 3



-03

32с024бк1

2, 3



-04

32лс24бк

Сталь 09Г2С

1



-05

32лс24бк1

2



ИА 99071-400

32с24бк

400

Сталь 20

1, 4



-01

32с24бк1

2, 4



-02

32лс24бк

Сталь 09Г2С

1, 4



-03

32лс24бк1

2, 4
